Module de zone MZ4 Modular A.T. Vertical
Série 2438

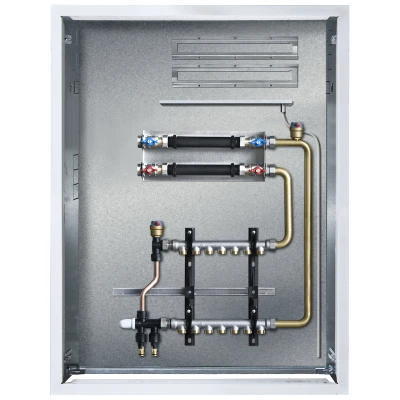

Module de zone verticale MZ4 Modular AT.
| Le module se compose des composants pré-assemblés suivants : |
| 4 vannes à bille d'arrêt ; |
| Paire de tuyaux en plastique servant de gabarit d'installation et à utiliser pour le rinçage/remplissage de l'installation avant l'installation du doseur Modulaire ; |
| Collecteur d'alimentation utilisateur HT (collecteur 3/4" ou 1") ; |
| Préparation des connexions pour les lignes de santé RBM ACS et AFS ; |
| Boîte d'intérieur à encastrer en tôle galvanisée, complète de couvercle peint en blanc, avec serrure. |
| Température maximale de fonctionnement du fluide primaire 90 °C |
| Pression de fonctionnement maximale 6 Bar |
Téléchargements
MZ4 Modulaire AT Vertical - 3/4”
| Code | Mesure | Des rues | Longueur(mm) | Cond. | Emballage | Cat. | € |
| 24380500 | 3/4" | 4 | 650 | 1 | 1 | 03.01 | ||24380500_LastPrice|| |
| 24390500 | 3/4" | 5 | 650 | 1 | 1 | 03.01 | ||24390500_LastPrice|| |
| 24400500 | 3/4" | 6 | 650 | 1 | 1 | 03.01 | ||24400500_LastPrice|| |
| 24410500 | 3/4" | 7 | 650 | 1 | 1 | 03.01 | ||24410500_LastPrice|| |
| 24420500 | 3/4" | 8 | 650 | 1 | 1 | 03.01 | ||24420500_LastPrice|| |
MZ4 Modulaire AT Vertical - 1”
| Code | Mesure | Des rues | Longueur(mm) | Cond. | Emballage | Cat. | € |
| 24380600 | 1" | 4 | 650 | 1 | 1 | 03.01 | ||24380600_LastPrice|| |
| 24390600 | 1" | 5 | 650 | 1 | 1 | 03.01 | ||24390600_LastPrice|| |
| 24400600 | 1" | 6 | 650 | 1 | 1 | 03.01 | ||24400600_LastPrice|| |
| 24410600 | 1" | 7 | 650 | 1 | 1 | 03.01 | ||24410600_LastPrice|| |
| 24420600 | 1" | 8 | 650 | 1 | 1 | 03.01 | ||24420600_LastPrice|| |
| 24430600 | 1" | 9 | 750 | 1 | 1 | 03.01 | ||24430600_LastPrice|| |
| 24440600 | 1" | 10 | 750 | 1 | 1 | 03.01 | ||24440600_LastPrice|| |
Entraxe des raccords de dérivation du collecteur haute température 37 mm, raccords filetés standard RBM.
