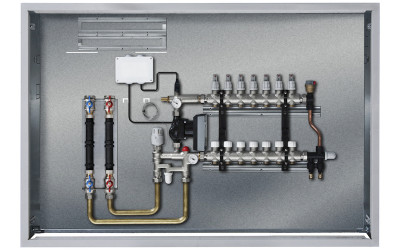

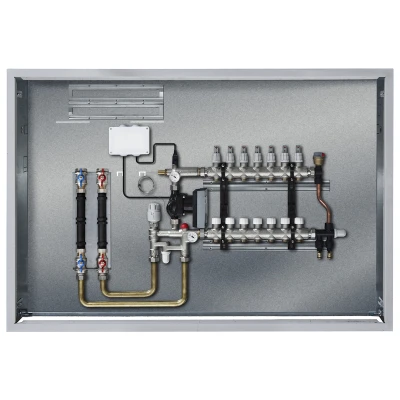

Module de zone MZ7 Modular
Série 2469.A
Module de zones modulaire MZ7. Collecteur de distribution uniquement à basse température. Chauffage radiant uniquement.
| Module disponible en version avec mélange climatique avec sonde externe ou point fixe avec tête thermostatique TL50. |
| Le module se compose des composants pré-assemblés suivants : |
| Vannes d'arrêt à bille ; |
| Paire de tuyaux en plastique servant de gabarit d'installation et à utiliser pour le rinçage/remplissage de l'installation avant l'installation du doseur Modulaire ; |
| Pompe de circulation électrique à débit variable ; |
| Unité de mélange à régulation fixe (RF) ou modulante (RM) pour systèmes de chauffage radiant ; |
| Thermostats de sécurité pour puits ; |
| Collecteurs d'alimentation thermostatiques, terminaux de chauffage BT |
| Préparation des connexions pour les lignes de santé RBM ACS et AFS ; |
| Boîte de connexion électrique ; |
| Boîte d'intérieur à encastrer en tôle galvanisée, complète de couvercle peint en blanc, avec serrure. |
| Température maximale de fonctionnement du fluide primaire 90 °C |
| Pression de fonctionnement maximale 6 Bar |
Téléchargements
Point fixe RF modulaire MZ7
| Code | Mesure | Des rues | Longueur(mm) | Cond. | Emballage | Cat. | € |
| 24690630 | 3/4" | 2 | 1090 | 1 | 1 | 03.01 | ||24690630_LastPrice|| |
| 24700630 | 3/4" | 3 | 1090 | 1 | 1 | 03.01 | ||24700630_LastPrice|| |
| 24710630 | 3/4" | 4 | 1090 | 1 | 1 | 03.01 | ||24710630_LastPrice|| |
| 24720630 | 3/4" | 5 | 1090 | 1 | 1 | 03.01 | ||24720630_LastPrice|| |
| 24730630 | 3/4" | 6 | 1190 | 1 | 1 | 03.01 | ||24730630_LastPrice|| |
| 24740630 | 3/4" | 7 | 1190 | 1 | 1 | 03.01 | ||24740630_LastPrice|| |
| 24750630 | 3/4" | 8 | 1290 | 1 | 1 | 03.01 | ||24750630_LastPrice|| |
| 24760630 | 3/4" | 9 | 1290 | 1 | 1 | 03.01 | ||24760630_LastPrice|| |
| 24770630 | 3/4" | 10 | 1390 | 1 | 1 | 03.01 | ||24770630_LastPrice|| |
| 24780630 | 3/4" | 11 | 1390 | 1 | 1 | 03.01 | ||24780630_LastPrice|| |
| 24790630 | 3/4" | 12 | 1490 | 1 | 1 | 03.01 | ||24790630_LastPrice|| |
| 24800630 | 3/4" | 13 | 1490 | 1 | 1 | 03.01 | ||24800630_LastPrice|| |
MZ7 Modulaire RM Climatique
| Code | Mesure | Des rues | Longueur(mm) | Cond. | Emballage | Cat. | € |
| 24690640 | 3/4" | 2 | 1090 | 1 | 1 | 03.01 | ||24690640_LastPrice|| |
| 24700640 | 3/4" | 3 | 1090 | 1 | 1 | 03.01 | ||24700640_LastPrice|| |
| 24710640 | 3/4" | 4 | 1090 | 1 | 1 | 03.01 | ||24710640_LastPrice|| |
| 24720640 | 3/4" | 5 | 1090 | 1 | 1 | 03.01 | ||24720640_LastPrice|| |
| 24730640 | 3/4" | 6 | 1190 | 1 | 1 | 03.01 | ||24730640_LastPrice|| |
| 24740640 | 3/4" | 7 | 1190 | 1 | 1 | 03.01 | ||24740640_LastPrice|| |
| 24750640 | 3/4" | 8 | 1290 | 1 | 1 | 03.01 | ||24750640_LastPrice|| |
| 24760640 | 3/4" | 9 | 1290 | 1 | 1 | 03.01 | ||24760640_LastPrice|| |
| 24770640 | 3/4" | 10 | 1390 | 1 | 1 | 03.01 | ||24770640_LastPrice|| |
| 24780640 | 3/4" | 11 | 1390 | 1 | 1 | 03.01 | ||24780640_LastPrice|| |
| 24790640 | 3/4" | 12 | 1490 | 1 | 1 | 03.01 | ||24790640_LastPrice|| |
| 24800640 | 3/4" | 13 | 1490 | 1 | 1 | 03.01 | ||24800640_LastPrice|| |
Circulateur à débit variable à haut rendement EEI<0,23 - ERP 622/2012 Entraxe des branchements du collecteur basse température 50 mm, raccords filetés Euroconus G3/4”
