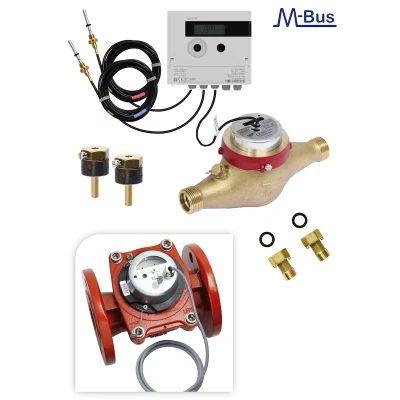

Kit compteur Microclima Split HC série hauts débits
série 2562
Kit de compteur Microclima Split HC série haut débit / série à brides. Convient aux systèmes de chauffage/refroidissement.
| Les compteurs Microclima Split, destinés aux installations de chauffage et de climatisation, se caractérisent par la configuration séparée entre l'unité de mesure de débit et le module électronique de traitement/archivage et à distance (en option) positionné au mur. |
| Boîtier en laiton embouti protégé par un traitement peinture époxy |
| Horloge protégée par un capuchon métallique et équipée d'un émetteur Reed-Switch |
| Totalisateur rotatif pour une lecture facile |
| Filtre d'entrée d'une surface adéquate |
| Matériaux résistants à l'usure et à la corrosion |
| Peut être installé en retour sur des gaines HORIZONTALES (HORIZONTALE et VERTICALE pour version Woltmann). |
| Composants du kit fournis dans des emballages séparés. |
| Température de fonctionnement maximale 90 °C / 130 °C série Woltmann |
| Pression nominale (PN) 16 Bar |
| Longueur du câble Reed 3m |
| Autonomie de la batterie : 10 ans (batterie remplaçable). Alimentation externe disponible sur demande cod. 3585.00.X0 |
| Dimensions électroniques (lxhxp) : 150x130x35 mm |
| Sondes PT500 ø 6mm - longueur câble 3m - montage à sec |
Téléchargements
Caractéristiques :
Kit compteur Microclima Split haut débit équipé de 2 entrées impulsionnelles et sortie M-Bus chauffage/refroidissement « HC »
| Code | Modèle | Mesure | QN (m³/h) | Pouls/l | Cond. | Emballage | Cat. | € |
| 25620600 | HC35 | 1” | 3,5 | 10 | 1 | 1 | 03.03 | ||25620600_LastPrice|| |
| 25620700 | HC60 | 1”1/4 | 6 | 10 | 1 | 1 | 03.03 | ||25620700_LastPrice|| |
| 25620800 | HC100 | 1”1/2 | 10 | 10 | 1 | 1 | 03.03 | ||25620800_LastPrice|| |
| 25620910 | HC150 | 2” | 15 | 10 | 1 | 1 | 03.03 | ||25620910_LastPrice|| |
Kit de compteurs Microclima Split série à brides - Woltmann équipé de 2 entrées impulsionnelles et d'une sortie M-Bus chauffage/refroidissement « HC »
| Code | Modèle | Mesure | QN (m³/h) | Pouls/l | Cond. | Emballage | Cat. | € |
| 29520900 | HC150 | DN 50FL | 15 | 100 | 1 | 1 | 03.03 | ||29520900_LastPrice|| |
| 29521000 | HC250 | DN 65 FL | 25 | 100 | 1 | 1 | 03.03 | ||29521000_LastPrice|| |
| 29521100 | HC400 | DN 80FL | 40 | 100 | 1 | 1 | 03.03 | ||29521100_LastPrice|| |
| 29521300 | HC600 | DN 100 FL | 60 | 100 | 1 | 1 | 03.03 | ||29521300_LastPrice|| |
| 29521400 | HC1000 | DN 125 FL | 100 | 100 | 1 | 1 | 03.03 | ||29521400_LastPrice|| |
| 29521500 | HC1500 | DN150 FL | 150 | 1000 | 1 | 1 | 03.03 | ||29521500_LastPrice|| |
| 29521700 | HC2500 | DN 200FL | 250 | 1000 | 1 | 1 | 03.03 | ||29521700_LastPrice|| |
Pièces détachées - Composants du kit série filetée
| Code | Modèle | Cond. | Emballage | Cat. | € |
| 25490702 | Contatore HC35 -- 1” | 1 | 1 | 03.03 | ||25490702_LastPrice|| |
| 25490802 | Contatore HC60 -- 1”1/4 | 1 | 1 | 03.03 | ||25490802_LastPrice|| |
| 25490902 | Contatore HC100 -- 1”1/2 | 1 | 1 | 03.03 | ||25490902_LastPrice|| |
| 25491002 | Contatore HC150 -- 2” | 1 | 1 | 03.03 | ||25491002_LastPrice|| |
| 09980600 | Coppia raccordi -- 1” | 1 | 1 | 03.03 | ||09980600_LastPrice|| |
| 09980700 | Coppia raccordi -- 1”1/4 | 1 | 1 | 03.03 | ||09980700_LastPrice|| |
| 09980800 | Coppia raccordi -- 1”1/2 | 1 | 1 | 03.03 | ||09980800_LastPrice|| |
| 09980910** | Coppia raccordi -- 2” | 1 | 1 | 03.03 | ||09980910_LastPrice|| |
| 15660012 | Modulo elettronico HC-S -- - - 1/10 | 1 | 1 | 03.03 | ||15660012_LastPrice|| |
| 15670012 | Paire de sondes de température PT 500 | 1 | 1 | 03.03 | ||15670012_LastPrice|| |
| 16840002 | Coppia pozzetti portasonda -- - DN 32 ÷ DN 65 | 1 | 1 | 03.03 | ||16840002_LastPrice|| |
** Convient au compteur 2566.09.00
Pièces détachées - Composants du kit série à brides
| Code | Modèle | Cond. | Emballage | Cat. | € |
| 29490902 | Contatore HC150 -- - DN 50 | 1 | 1 | 03.03 | ||29490902_LastPrice|| |
| 29491002 | Contatore HC250 -- - DN 65 | 1 | 1 | 03.03 | ||29491002_LastPrice|| |
| 29491102 | Contatore HC400 -- - DN 80 | 1 | 1 | 03.03 | ||29491102_LastPrice|| |
| 29491302 | Contatore HC600 -- - DN 100 | 1 | 1 | 03.03 | ||29491302_LastPrice|| |
| 29491402 | Contatore HC1000 -- - DN 125 | 1 | 1 | 03.03 | ||29491402_LastPrice|| |
| 29491502 | Contatore HC1500 -- - DN 150 | 1 | 1 | 03.03 | ||29491502_LastPrice|| |
| 29491702 | Contatore HC2500 -- - DN 200 | 1 | 1 | 03.03 | ||29491702_LastPrice|| |
| 15660022 | Modulo elettronico HC-S -- - - 1/100 | 1 | 1 | 03.03 | ||15660022_LastPrice|| |
| 15660032 | Modulo elettronico HC-S -- - - 1/1000 | 1 | 1 | 03.03 | ||15660032_LastPrice|| |
| 15670012 | Paire de sondes de température PT 500 | 1 | 1 | 03.03 | ||15670012_LastPrice|| |
| 16840002 | Coppia pozzetti portasonda -- - DN 32 ÷ DN 65 | 1 | 1 | 03.03 | ||16840002_LastPrice|| |
| 16840012 | Coppia pozzetti portasonda -- - DN 80 ÷ DN 125 | 1 | 1 | 03.03 | ||16840012_LastPrice|| |
| 16840022 | Coppia pozzetti portasonda -- - DN 150 ÷ DN 200 | 1 | 1 | 03.03 | ||16840022_LastPrice|| |
