Kit compteur Microclima Split à ultrasons HC
Série 2568
Kit de compteur Microclima Split Ultrasound HC. Convient aux systèmes de chauffage/refroidissement.
| Les compteurs Microclima Split, destinés aux installations de chauffage et de climatisation, se caractérisent par la configuration séparée entre l'unité de mesure de débit et le module électronique de traitement/archivage et à distance (en option) positionné au mur. |
| Le compteur volumétrique est de type à ultrasons (sans pièces mobiles) avec une maille filtrante grossière placée dans le raccord d'entrée du fluide, les raccords de montage (versions filetées uniquement) permettent un entretien facile. Ils sont conçus pour comptabiliser l'énergie thermique dans le chauffage et la climatisation, en conservant les valeurs dans des registres de mémoire séparés. |
| Plage de température de fonctionnement du compteur +5 ÷ +130°C |
| Pression nominale (PN) 16 Bar (fileté) - 25 Bar (à bride) |
| Autonomie de la batterie : 10 ans (batterie remplaçable). Alimentation externe disponible sur demande cod. 2968.00.02 |
| Classe de protection IP 65 |
| Peut être installé au retour sur des conduits HORIZONTAUX et VERTICAUX |
| Dimensions électroniques (lxhxp) : 123,7x198x45,8 |
Téléchargements
Caractéristiques :
#s# #s#

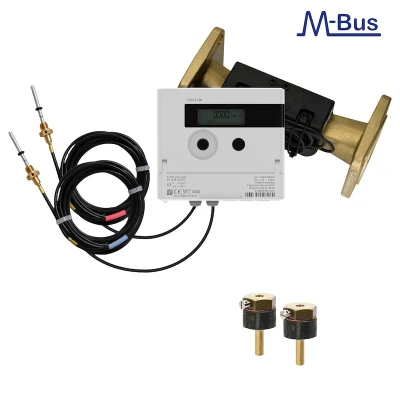

Kit de compteur à ultrasons Microclima Split équipé de 2 entrées d'impulsions et d'une sortie « HC » de chauffage/refroidissement M-Bus
| Code | Modèle | Mesure | QN (m³/h) | Pouls/l | Cond. | Emballage | Cat. | € |
| 25680800 | États-Unis HC100 | 1”1/2 | 10 | 10 | 1 | 1 | 03.03 | ||25680800_LastPrice|| |
| 25680950* | États-Unis HC150 | DN 50FL | 15 | 25 | 1 | 1 | 03.03 | ||25680950_LastPrice|| |
| 25681050* | États-Unis HC250 | DN 65 FL | 25 | 25 | 1 | 1 | 03.03 | ||25681050_LastPrice|| |
| 25681150* | États-Unis HC400 | DN 80FL | 40 | 100 | 1 | 1 | 03.03 | ||25681150_LastPrice|| |
| 25681350* | États-Unis HC600 | DN 100 FL | 60 | 100 | 1 | 1 | 03.03 | ||25681350_LastPrice|| |
* Connexions à brides
Pièces détachées - Composants du kit
| Code | Modèle | Cond. | Emballage | Cat. | € |
| 15680902 | Contatore US HC100 -- 1”1/2 | 1 | 1 | 03.03 | ||15680902_LastPrice|| |
| 15680952 | Contatore US HC150 -- - DN 50 | 1 | 1 | 03.03 | ||15680952_LastPrice|| |
| 15681052 | Contatore US HC250 -- - DN 65 | 1 | 1 | 03.03 | ||15681052_LastPrice|| |
| 15681152 | Contatore US HC400 -- - DN 80 | 1 | 1 | 03.03 | ||15681152_LastPrice|| |
| 15681352 | Contatore US HC600 -- - DN 100 | 1 | 1 | 03.03 | ||15681352_LastPrice|| |
| 09980800 | Coppia raccordi -- 1”1/2 | 1 | 1 | 03.03 | ||09980800_LastPrice|| |
| 16840002 | Coppia pozzetti portasonda -- - DN 32 ÷ DN 65 | 1 | 1 | 03.03 | ||16840002_LastPrice|| |
| 16840012 | Coppia pozzetti portasonda -- - DN 80 ÷ DN 125 | 1 | 1 | 03.03 | ||16840012_LastPrice|| |
| 25560002 | Bouchon M10x1 | 1 | 1 | 03.03 | ||25560002_LastPrice|| |
Peut être installé en retour sur des conduits HORIZONTAUX et VERTICAUX.
