Embout à sertir pour tube multicouche angulaire avec raccord mâle gaz
série 676
Raccord à sertir pour tube multicouche - coudé - raccord gaz mâle
Raccord multi-pinces. Compatible avec les étriers de série : TH, H, U, B, F pour Ø 16x2 - 18x2 et 20x2 ; TH, H, B pour Ø 26x3 ; TH, H pour Ø 32x3 ; TH pour Ø 40x3,5 - 50x4 et 63x4,5
| Corps en laiton nickelé à l'extérieur |
| Joints en élastomère |
| Collier de serrage en acier inoxydable |
| Bouchon de tuyau diélectrique PE |
| Raccord fileté d'angle UNI-EN-ISO 228 M |
| Température de fonctionnement max. 95 °C |
| Pression de fonctionnement maximale 10 Bar |
Téléchargements
Certifications
ACS
#s# #s#
#s# #s#
#s# #s#
#s# #s#
Raccord à sertir pour tube multicouche - coudé - raccord gaz mâle
| Code | Mesure A | Mesure B | Cond. | Emballage | Cat. | € |
| 06761610 | 16x2 | 3/8” M | - | - | 10.02 | ||06761610_LastPrice|| |
| 06761620 | 16x2 | 1/2”M | 10 | 200 | 10.02 | ||06761620_LastPrice|| |
| 06761820 | 18x2 | 1/2”M | 10 | 200 | 10.02 | ||06761820_LastPrice|| |
| 06761830 | 18x2 | 3/4”M | 10 | 160 | 10.02 | ||06761830_LastPrice|| |
| 06762020 | 20x2 | 1/2”M | 10 | 160 | 10.02 | ||06762020_LastPrice|| |
| 06762030 | 20x2 | 3/4”M | 10 | 160 | 10.02 | ||06762030_LastPrice|| |
| 06762630 | 26x3 | 3/4”M | 10 | 80 | 10.02 | ||06762630_LastPrice|| |
| 06762640 | 26x3 | 1" M | - | - | 10.02 | ||06762640_LastPrice|| |
| 06763240 | 32x3 | 1" M | 5 | 60 | 10.02 | ||06763240_LastPrice|| |
| 06764050 | 40x3,5 | 1"1/4"M | 5 | 32 | 10.02 | ||06764050_LastPrice|| |

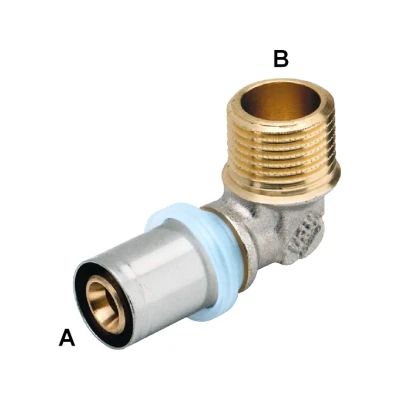

Mesure A : Ø extérieur x épaisseur du tube
Mesure B : filetage UNI-EN-ISO 228
