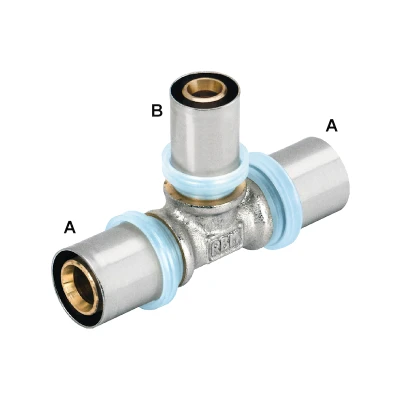

Embout à sertir pour tube multicouche en « T » avec voie réduite centrale
Série 851.B
Raccord à sertir pour tube multicouche - « T » - voie réduite centrale
Raccord multi-pinces. Compatible avec les étriers de série : TH, H, U, B, F pour Ø 16x2 - 18x2 et 20x2 ; TH, H, B pour Ø 26x3 ; TH, H pour Ø 32x3 ; TH pour Ø 40x3,5 - 50x4 et 63x4,5
| Corps en laiton nickelé à l'extérieur |
| Joints en élastomère |
| Collier de serrage en acier inoxydable |
| Bouchon de tuyau diélectrique PE |
| Température de fonctionnement maximale 95°C |
| Pression de fonctionnement maximale 10 Bar |
Téléchargements
Certifications
ACS
#s# #s#
#s# #s#
#s# #s#
#s# #s#
Raccord à sertir pour tube multicouche - « T » - voie réduite centrale
| Code | Mesure A | Mesure B | Cond. | Emballage | Cat. | € |
| 08511620 | 18x2 | 16x2 | 10 | 80 | 10.02 | ||08511620_LastPrice|| |
| 08511630 | 20x2 | 16x2 | 10 | 80 | 10.02 | ||08511630_LastPrice|| |
| 08511800 | 20x2 | 18x2 | 5 | 80 | 10.02 | ||08511800_LastPrice|| |
| 08511660 | 26x3 | 16x2 | 5 | 60 | 10.02 | ||08511660_LastPrice|| |
| 08511820 | 26x3 | 18x2 | 10 | 60 | 10.02 | ||08511820_LastPrice|| |
| 08512020 | 26x3 | 20x2 | 5 | 60 | 10.02 | ||08512020_LastPrice|| |
| 09331600 | 32x3 | 16x2 | 5 | 40 | 10.02 | ||09331600_LastPrice|| |
| 08511830 | 32x3 | 18x2 | 5 | 40 | 10.02 | ||08511830_LastPrice|| |
| 08512040 | 32x3 | 20x2 | 5 | 40 | 10.02 | ||08512040_LastPrice|| |
| 08512600 | 32x3 | 26x3 | 5 | 40 | 10.02 | ||08512600_LastPrice|| |
| 08514010 | 40x3,5 | 26x3 | 1 | 20 | 10.02 | ||08514010_LastPrice|| |
| 08514000 | 40x3,5 | 32x3 | 5 | 20 | 10.02 | ||08514000_LastPrice|| |
| 08515020 | 50x4 | 26x3 | 1 | 12 | 10.02 | ||08515020_LastPrice|| |
| 08515000 | 50x4 | 40x3,5 | 1 | 12 | 10.02 | ||08515000_LastPrice|| |
| 08516340 | 63x4,5 | 26x3 | 1 | 8 | 10.02 | ||08516340_LastPrice|| |
| 08516320 | 63x4,5 | 40x3,5 | 1 | 8 | 10.02 | ||08516320_LastPrice|| |
Mesure AB : Ø extérieur x épaisseur du tube
