Mono-Zona®
Collettore complanare
Serie 433

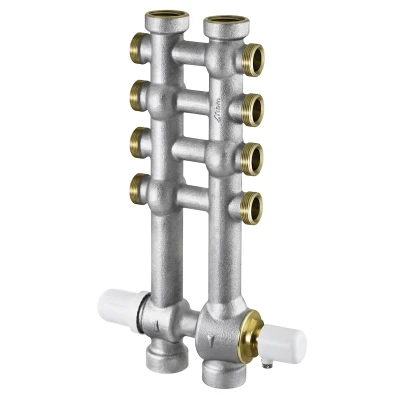

Collettore complanare, composto da un collettore con attacchi in linea e derivazioni bilaterali con integrata valvola di zona motorizzabile a 4 vie N.C. con by-pass regolabile.
| Corpo in ottone nichelato. |
| Tenute asta in elastomero. |
| Otturatore e tenuta in elastomero. |
| Molle in acciaio al silicio. |
| Cappelletto per apertura manuale in ABS. |
| Attacchi in derivazione, interasse 37 mm filettati M standard RBM per raccordi per tubo di rame, polietilene, multistrato. |
| Attacchi in linea filettati FF UNI-EN-ISO 228. |
| Interasse attacchi 50mm (collettore 3/4”). |
| Interasse attacchi 55mm (collettore 1”). |
| Temperatura di esercizio max 95 °C |
| Pressione di esercizio max 10 Bar |
| Pressione differenziale max 1 Bar |
Download
Collettore complanare bilaterale con valvola di zona 4 vie integrata
| Codice | Misura | Vie | Conf. | Imballo | Cat. | € |
| 04330500 | G 3/4” | 4+4 | 1 | 6 | 04.01 | ||04330500_LastPrice|| |
| 04340500 | G 3/4” | 6+6 | 1 | 6 | 04.01 | ||04340500_LastPrice|| |
| 04350500 | G 3/4” | 8+8 | 1 | 6 | 04.01 | ||04350500_LastPrice|| |
| 04330600 | G 1” | 4+4 | 1 | 6 | 04.01 | ||04330600_LastPrice|| |
| 04340600 | G 1” | 6+6 | 1 | 6 | 04.01 | ||04340600_LastPrice|| |
| 04350600 | G 1” | 8+8 | 1 | 6 | 04.01 | ||04350600_LastPrice|| |
Filettatura standard RBM W24,5x19F lato derivazioni
Gruppo vitone sostituibile
Cod. 2440.013 Vedi listino ricambi.
Utilizzare raccordi con filetto Standard RBM per la connessione tubazione.
Utilizzare staffe cod. 128.0X.00 per fissaggio in cassetta in plastica.
