Modulo di zona MZ4 Modular A.T.
Serie 2431

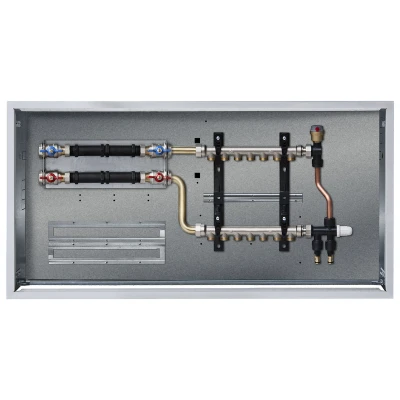

Modulo di zona MZ4 Modular A.T.
| Il modulo è composto dai seguenti componenti premontati: |
| 4 Valvole a sfera di intercettazione; |
| Coppia di tubazioni in plastica aventi funzione di dima di installazione e da utilizzare per il flussaggio / riempimento dell’impianto prima dell’installazione del gruppo di contabilizzazione Modular; |
| Collettore di alimentazione utenze A.T. (collettore 3/4” o 1”); |
| Predisposizione attacchi linee sanitarie RBM ACS e AFS; |
| Cassetta da incasso per interni in lamiera zincata, completa di coperchio verniciato bianco, con serratura. |
| Temperatura operativa max fluido primario 90 °C |
| Pressione di esercizio max 6 Bar |
Download
MZ4 Modular A.T. - 3/4”
| Codice | Misura | Vie | Larghezza (mm) | Conf. | Imballo | Cat. | € |
| 2431.05.00 | 3/4” | 4 | 950 | 1 | 1 | 03.01 | ||24310500_LastPrice|| |
| 2432.05.00 | 3/4” | 5 | 950 | 1 | 1 | 03.01 | ||24320500_LastPrice|| |
| 2433.05.00 | 3/4” | 6 | 1050 | 1 | 1 | 03.01 | ||24330500_LastPrice|| |
| 2434.05.00 | 3/4” | 7 | 1050 | 1 | 1 | 03.01 | ||24340500_LastPrice|| |
| 2435.05.00 | 3/4” | 8 | 1050 | 1 | 1 | 03.01 | ||24350500_LastPrice|| |
MZ4 Modular A.T. - 1”
| Codice | Misura | Vie | Larghezza (mm) | Conf. | Imballo | Cat. | € |
| 2431.06.00 | 1" | 4 | 950 | 1 | 1 | 03.01 | ||24310600_LastPrice|| |
| 2432.06.00 | 1" | 5 | 1050 | 1 | 1 | 03.01 | ||24320600_LastPrice|| |
| 2433.06.00 | 1" | 6 | 1050 | 1 | 1 | 03.01 | ||24330600_LastPrice|| |
| 2434.06.00 | 1" | 7 | 1150 | 1 | 1 | 03.01 | ||24340600_LastPrice|| |
| 2435.06.00 | 1” | 8 | 1150 | 1 | 1 | 03.01 | ||24350600_LastPrice|| |
| 2436.06.00 | 1” | 9 | 1150 | 1 | 1 | 03.01 | ||24360600_LastPrice|| |
| 2437.06.00 | 1” | 10 | 1150 | 1 | 1 | 03.01 | ||24370600_LastPrice|| |
Interasse attacchi in derivazione collettore alta temperatura 37 mm, attacchi filettati Standard RBM.
