Modulo di zona MZ7 Modular
Serie 2469.A
Modulo di zona MZ7 Modular. Collettore di distribuzione solo Bassa Temperatura. Solo riscaldamento radiante.
| Modulo disponibile in versione con miscelazione climatica con sonda esterna oppure a punto fisso con testa termostatica TL50. |

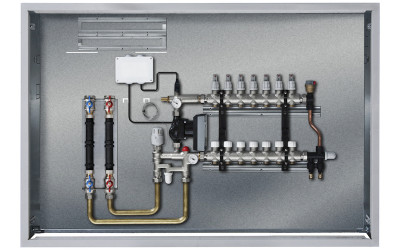

| Il modulo è composto dai seguenti componenti premontati: |
| Valvole a sfera di intercettazione; |
| Coppia di tubazioni in plastica aventi funzione di dima di installazione e da utilizzare per il flussaggio / riempimento dell’impianto prima dell’installazione del gruppo di contabilizzazione Modular; |
| Elettropompa di circolazione a portata variabile; |
| Gruppo di miscelazione a regolazione fissa (RF) oppure modulante (RM) per impianti di riscaldamento radiante; |
| Termostati di sicurezza a pozzetto; |
| Collettori di alimentazione termostatizzabili terminali di riscaldamento B.T. |
| Predisposizione attacchi linee sanitarie RBM ACS e AFS; |
| Scatola elettrica di collegamento; |
| Cassetta da incasso per interni in lamiera zincata, completa di coperchio verniciato bianco, con serratura. |
| Temperatura operativa max fluido primario 90 °C |
| Pressione di esercizio max 6 Bar |
Download
MZ7 Modular RF Punto Fisso
| Codice | Misura | Vie | Larghezza(mm) | Conf. | Imballo | Cat. | € |
| 24690630 | 3/4” | 2 | 1090 | 1 | 1 | 03.01 | ||24690630_LastPrice|| |
| 24700630 | 3/4” | 3 | 1090 | 1 | 1 | 03.01 | ||24700630_LastPrice|| |
| 24710630 | 3/4” | 4 | 1090 | 1 | 1 | 03.01 | ||24710630_LastPrice|| |
| 24720630 | 3/4” | 5 | 1090 | 1 | 1 | 03.01 | ||24720630_LastPrice|| |
| 24730630 | 3/4” | 6 | 1190 | 1 | 1 | 03.01 | ||24730630_LastPrice|| |
| 24740630 | 3/4” | 7 | 1190 | 1 | 1 | 03.01 | ||24740630_LastPrice|| |
| 24750630 | 3/4” | 8 | 1290 | 1 | 1 | 03.01 | ||24750630_LastPrice|| |
| 24760630 | 3/4” | 9 | 1290 | 1 | 1 | 03.01 | ||24760630_LastPrice|| |
| 24770630 | 3/4” | 10 | 1390 | 1 | 1 | 03.01 | ||24770630_LastPrice|| |
| 24780630 | 3/4” | 11 | 1390 | 1 | 1 | 03.01 | ||24780630_LastPrice|| |
| 24790630 | 3/4” | 12 | 1490 | 1 | 1 | 03.01 | ||24790630_LastPrice|| |
| 24800630 | 3/4” | 13 | 1490 | 1 | 1 | 03.01 | ||24800630_LastPrice|| |
MZ7 Modular RM Climatica
| Codice | Misura | Vie | Larghezza(mm) | Conf. | Imballo | Cat. | € |
| 24690640 | 3/4” | 2 | 1090 | 1 | 1 | 03.01 | ||24690640_LastPrice|| |
| 24700640 | 3/4” | 3 | 1090 | 1 | 1 | 03.01 | ||24700640_LastPrice|| |
| 24710640 | 3/4” | 4 | 1090 | 1 | 1 | 03.01 | ||24710640_LastPrice|| |
| 24720640 | 3/4” | 5 | 1090 | 1 | 1 | 03.01 | ||24720640_LastPrice|| |
| 24730640 | 3/4” | 6 | 1190 | 1 | 1 | 03.01 | ||24730640_LastPrice|| |
| 24740640 | 3/4” | 7 | 1190 | 1 | 1 | 03.01 | ||24740640_LastPrice|| |
| 24750640 | 3/4” | 8 | 1290 | 1 | 1 | 03.01 | ||24750640_LastPrice|| |
| 24760640 | 3/4” | 9 | 1290 | 1 | 1 | 03.01 | ||24760640_LastPrice|| |
| 24770640 | 3/4” | 10 | 1390 | 1 | 1 | 03.01 | ||24770640_LastPrice|| |
| 24780640 | 3/4” | 11 | 1390 | 1 | 1 | 03.01 | ||24780640_LastPrice|| |
| 24790640 | 3/4” | 12 | 1490 | 1 | 1 | 03.01 | ||24790640_LastPrice|| |
| 24800640 | 3/4” | 13 | 1490 | 1 | 1 | 03.01 | ||24800640_LastPrice|| |
circolatore a portata variabile alta efficienza EEI<0,23 - ERP 622/2012 Interasse attacchi in derivazione collettore bassa temperatura 50 mm, attacchi filettati G3/4” Euroconus
