Kit contatore volumetrico a turbina monogetto
Serie 2564.A

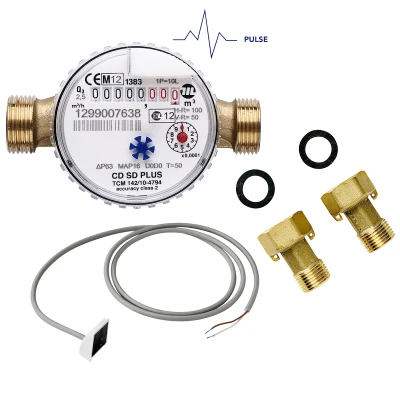

Kit contatore volumetrico a turbina monogetto, acqua sanitaria per basse portate, dotato di dispositivo lancia impulsi.
| Il contatore volumetrico a turbina è del tipo a getto singolo e quadrante asciutto, ed è fornito per contabilizzare il volume di acqua (fredda e calda) sanitaria consumata. Questa versione di contatore è dotata di dispositivo lancia impulsi. |
| Si caratterizzano per l’allestimento separato tra l’unità di rilievo della portata ed il modulo elettronico di remotizzazione dei dati (opzionale) il quale viene posizionato a parete. |
| Cassa in ottone stampata e protetta con trattamento galvanico di nichelatura |
| Orologeria inserita in una capsula chiusa ermeticamente sottovuoto |
| Doppia imperniatura con perni in acciaio inox amagnetico, fa si che la turbina ruoti in tutte le condizioni di portata e installazione |
| Protezione contro le azioni di magneti esterni |
| Filtro all’ingresso di adeguata superficie |
| Installabile su condotte ORIZZONTALI e VERTICALI |
| Temperatura operativa max 50 °C (AFS) / 90 °C (ACS) |
| Pressione nominale (PN) 16 Bar |
Download
Certificazioni:
Certificato per uso con acqua potabile, in accordo D.M. 174/2004
Caratteristiche:
Kit contatore Acqua Fredda Sanitaria AFS basse portate dotato di dispositivo lancia impulsi
| Codice | Modello | Misura | Q3(m³/h) | Impulso/l | Conf. | Imballo | Cat. | € |
| 25640400 | VC15 LI | 1/2” | 2,5 | 10 | 1 | 1 | 03.03 | ||25640400_LastPrice|| |
| 25640500 | VC25 LI | 3/4” | 4 | 10 | 1 | 1 | 03.03 | ||25640500_LastPrice|| |
Kit contatore Acqua Calda Sanitaria ACS basse portate dotato di dispositivo lancia impulsi
| Codice | Modello | Misura | Q3(m³/h) | Impulso/l | Conf. | Imballo | Cat. | € |
| 25660400 | VH15 LI | 1/2” | 2,5 | 10 | 1 | 1 | 03.03 | ||25660400_LastPrice|| |
| 25660500 | VH25 LI | 3/4” | 4 | 10 | 1 | 1 | 03.03 | ||25660500_LastPrice|| |
Ricambi - Componenti del kit
| Codice | Modello | Conf. | Imballo | Cat. | € |
| 10930520 | Contatore VC15 LI -- 3/4” | 1 | 10 | 03.03 | ||10930520_LastPrice|| |
| 10930600 | Contatore VC25 LI -- 1” | 1 | 10 | 03.03 | ||10930600_LastPrice|| |
| 09970500 | Contatore VH15 LI -- 3/4” | 1 | 10 | 03.03 | ||09970500_LastPrice|| |
| 09970600 | Contatore VH25 LI -- 1” | 1 | 10 | 03.03 | ||09970600_LastPrice|| |
| 09980400 | Coppia raccordi -- 1/2” | 1 | 1 | 03.03 | ||09980400_LastPrice|| |
| 09980500 | Coppia raccordi -- 3/4" | 1 | 1 | 03.03 | ||09980500_LastPrice|| |
Installabile su condotte ORIZZONTALI e VERTICALI
Per remotizzare i dati rilevati dal contatore è indispensabile ordinareun’elettronica tipologia “Twin Pulse”, qualora non fosse già presente un elettronica di tipo “H-S/HC-S”
Disponibile il contatore in versione predisposta per una successiva installazione di emettitore di impulsi. (consultare listino ricambi).
Componenti del kit forniti in confezioni separate.
