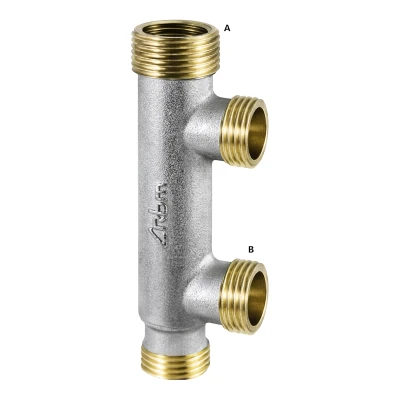

Modulo per collettore semplice componibile
Serie 293
Modulo per collettore semplice componibile, interasse 50mm sede piana G 1/2”
| Corpo in ottone nichelato. |
| Attacchi in derivazione, M G 1/2” sede piana per raccordi per tubo di rame, polietilene, multistrato. Interasse 50 mm. |
| Temperatura di esercizio max 110 °C |
| Pressione di esercizio max 10 Bar |
Download
| Codice | Misura A | Misura B | Vie | Conf. | Imballo | Cat. |
| 02930500 | G 3/4” | G 1/2” | 3 | 10 | 40 | 04.01 |
| 02940500 | G 3/4” | G 1/2” | 4 | 10 | 40 | 04.01 |
| 02950500 | G 3/4” | G 1/2” | 5 | 8 | 32 | 04.01 |
| 02960500 | G 3/4” | G 1/2” | 6 | 5 | 20 | 04.01 |
| 02970500 | G 3/4” | G 1/2” | 7 | 5 | 20 | 04.01 |
| 02980500 | G 3/4” | G 1/2” | 8 | 5 | 20 | 04.01 |
Filettatura M G 1/2” lato derivazioni (sede piana)
Utilizzare raccordi con filetto G1/2” sede piana (vedi pag.
Utilizzare staffe cod. 899.00.00 per fissaggio in cassetta metallica.
