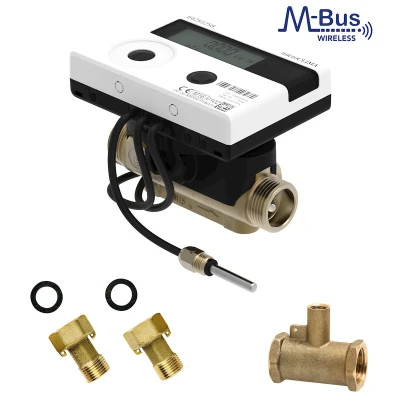

Kit contatore Microclima Monoblocco HC Ultrasuoni wireless
Inoltre la lettura degli strumenti può essere effettuata senza accedere direttamente ai singoli appartamenti ed è facilitata nel caso di strumenti installati in luoghi di difficile accesso. Non essendo necessario alcun cablaggio, questa soluzione consente un notevole risparmio in termini economici e di tempo soprattutto nel caso di edifici già esistenti.
Il contatore è di tipo ad ultrasuoni (senza parti in movimento), con rete filtrante grossolana posta nell’attacco di ingresso del fluido, i raccordi di montaggio consentono una agevole manutenzione. Sono predisposti per la contabilizzazione dell’energia termica in riscaldamento ed in condizionamento mantenendo i valori in registri di memoria separati.
| I contatori Microclima Monoblocco si caratterizzano per il fatto di avere il modulo elettronico di calcolo abbinato direttamente al contatore volumetrico. La compattezza del contatore fa sì che esso possa essere installato ovunque vi siano problemi di spazio; l’elettronica può ruotare sul suo asse per renderne più agevole la lettura e può anche essere sganciata dalla parte volumetrica in ottone, per consentirne il fissaggio su fondo cassetta (installazione consigliata per impianti di raffrescamento). |
| Campo temperatura di funzionamento contatore +15 ÷ +90 °C |
| Pressione nominale (PN) 10 Bar |
| Installabile sul ritorno e sulla mandata, su condotte ORIZZONTALI e VERTICALI |
| Campo temperatura di funzionamento elettronica +5 ÷ +150 °C |
| Alimentazione: 3V Litio |
| Durata batteria: 10 anni (batteria sostituibile). Su richiesta fornibile alimentatore esterno cod. 3585.00.X0 |
| Interfaccia radio frequenza 868 MHz |
| Interfaccia radio wireless M-Bus in modalità S1/T1(unidirezionale) S2/T2 (bidirezionale) |
Download
Caratteristiche:
Kit contatore Microclima Monoblocco Ultrasuoni dotato 3 ingressi impulsivi-interfaccia wireless riscaldamento/raffrescamento “HC”
| Codice | Modello | Misura | QN (m³/h) | Radio | Conf. | Imballo | Cat. | € |
| 29530400 | US HC6 3INWi-Fi | 1/2” | 0,6 | SI | 1 | 1 | 03.03 | ||29530400_LastPrice|| |
| 29530410 | US HC15 3INWi-Fi | 1/2” | 1,5 | SI | 1 | 1 | 03.03 | ||29530410_LastPrice|| |
| 29530500 | US HC25 3INWi-Fi | 3/4” | 2,5 | SI | 1 | 1 | 03.03 | ||29530500_LastPrice|| |
| 29530600 | US HC35 3INWi-Fi | 1” | 3,5 | SI | 1 | 1 | 03.03 | ||29530600_LastPrice|| |
| 29530610 | US HC60 3INWi-Fi | 1” | 6 | SI | 1 | 1 | 03.03 | ||29530610_LastPrice|| |
Ricambi - Componenti del kit
| Codice | Modello | Ingressi impulsivi | Conf. | Imballo | Cat. | € |
| 35780522 | Contatore US HC6 3INWi-Fi | 3 | 1 | 1 | 03.03 | ||35780522_LastPrice|| |
| 35780532 | Contatore US HC15 3INWi-Fi | 3 | 1 | 1 | 03.03 | ||35780532_LastPrice|| |
| 35780612 | Contatore US HC25 3INWi-Fi | 3 | 1 | 1 | 03.03 | ||35780612_LastPrice|| |
| 35780712 | Contatore US HC35 3INWi-Fi | 3 | 1 | 1 | 03.03 | ||35780712_LastPrice|| |
| 35780732 | Contatore US HC60 3INWi-Fi | 3 | 1 | 1 | 03.03 | ||35780732_LastPrice|| |
| 09980400 | Coppia raccordi -- 1/2” | - | 1 | 1 | 03.03 | ||09980400_LastPrice|| |
| 09980500 | Coppia raccordi -- 3/4" | - | 1 | 1 | 03.03 | ||09980500_LastPrice|| |
| 09980600 | Coppia raccordi -- 1” | - | 1 | 1 | 03.03 | ||09980600_LastPrice|| |
| 16850502 | Pozzetto portasonda -- 3/4” | - | 1 | 1 | 03.03 | ||16850502_LastPrice|| |
| 16850602 | Pozzetto portasonda -- 1” | - | 1 | 1 | 03.03 | ||16850602_LastPrice|| |
| 25560002 | Tappo M10x1 | - | 1 | 1 | 03.03 | ||25560002_LastPrice|| |
Installabile sul ritorno e sulla mandata, su condotte ORIZZONTALI e VERTICALI
Nelle installazioni su impianti con acqua refrigerata, si consiglia il montaggio dell’elettronica applicata a parete, per evitare il fenomeno di condensa.
Attivazione radio da effettuare in cantiere (riferirsi alle istruzioni).
