MA-BOX
Collecteur isolé avec entrée d'air et porte d'inspection
série 5004

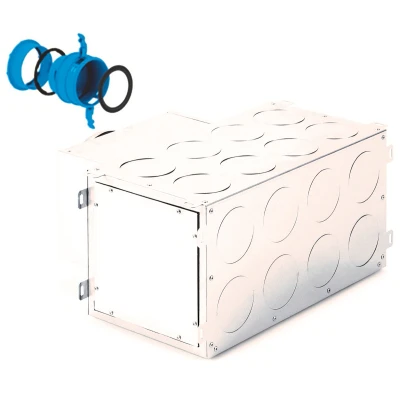

Collecteur isolé avec entrée d'air interchangeable et porte d'inspection (côté long/côté court).
| Fabriqué en tôle galvanisée avec isolation interne de 6 mm d'épaisseur (λ=0,0344W/mK). |
| Le col d'entrée d'air peut être couplé au corps principal à l'aide de vis sur des trous spéciaux sur les 4 côtés pour une étanchéité parfaite |
| Profondeur de col égale au DN pour une meilleure répartition de l'air à l'intérieur du corps principal |
| Trappe d'inspection sur le côté long |
| Porte de visite sur le côté court supplémentaire, de même taille et avec le même espacement des trous que le col, ce qui les rend parfaitement interchangeables entre eux |
| Sorties à la fois droites et perpendiculaires aux sections fermées pré-ciselées à retirer uniquement au plus petit nombre de tubes qui seront réellement connectés |
| Formes pré-cisaillées adaptées pour accueillir les sorties collecteurs série 5091 (exclues de la fourniture du plénum) qui permettent le raccordement au réseau de distribution réalisé avec un tuyau DN75 ou DN90 |
| Fentes sur les différents côtés saillants et déformables pour faciliter et accueillir toutes les installations possibles |
| MABOX-4 (LxHxP) : 240x240x240+150 mm, poids 5,0 Kg |
| MABOX-6 (LxHxP) : 350x240x240+150 mm, poids 6,3 Kg |
| MABOX-8 (LxHxP) : 460x240Lx240+150 mm, poids 8,9 Kg |
| MABOX-10 (LxHxP) : 570x240x240+150 mm, poids 8,9 Kg |
| MABOX-12(LxHxP) : 460x350x350+200 mm, poids 11,9 Kg |
Téléchargements
Collecteurs de distribution
| Code | Modèle | Description | Cond. | Emballage | Cat. | € |
| 50040812 | MABOX-4 | 1xDN125, 4x+4x DN≈80 | 1 | 1 | 30.09 | ||50040812_LastPrice|| |
| 50060816 | MABOX-6 | 1xDN160, 6x+6x DN≈80 | 1 | 1 | 30.09 | ||50060816_LastPrice|| |
| 50080816 | MABOX-8 | 1xDN160, 8x+8x DN≈80 | 1 | 1 | 30.09 | ||50080816_LastPrice|| |
| 50100816 | MABOX-10 | 1xDN160M, 10+10+4xDN≈80C | 1 | 1 | 30.09 | ||50100816_LastPrice|| |
| 50120820 | MABOX-12 | 1xDN200, 12x+12x DN≈80 | 1 | 1 | 30.09 | ||50120820_LastPrice|| |
Kit entrée latérale courte pour versions 6x - 8x
| Code | Modèle | Description | Cond. | Emballage | Cat. | € |
| 50190116 | MABOX-68 | Kit d'entrée latérale courte pour versions 6x/8x | 1 | 1 | 30.09 | ||50190116_LastPrice|| |
Sagome dei pre-tranciati atte ad accogliere le partenze collettore serie 5091 (escluse dalla fornitura del plenum) che consentono il collegamento alla rete di distribuzione realizzata con tubazione DN75 o DN90 serie 5100
