Mono-Zone
Collecteur coplanaire
série 433

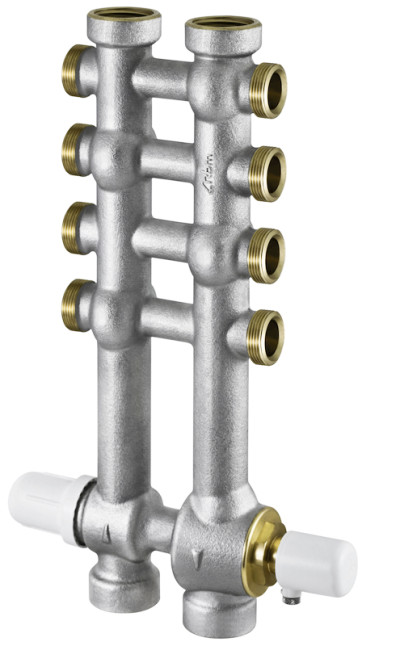

Collecteur coplanaire, composé d'un collecteur avec connexions en ligne et sorties bilatérales avec vanne de zone motorisée 4 voies NC intégrée avec by-pass réglable.
| Corps en laiton nickelé. |
| Joints de tige en élastomère. |
| Obturateur et joint en élastomère. |
| Ressorts en acier au silicium. |
| Bouchon ABS pour ouverture manuelle. |
| Raccords de dérivation, entraxe 37 mm, raccords filetés RBM standard M pour raccords de tuyauterie en cuivre, polyéthylène et multicouches. |
| Raccordements en ligne filetés FF UNI-EN-ISO 228. |
| Entraxe de raccordement 50 mm (collecteur 3/4"). |
| Entraxe de raccordement 55mm (collecteur 1"). |
| Température de fonctionnement max. 95 °C |
| Pression de fonctionnement maximale 10 Bar |
| Pression différentielle maximale 1 Bar |
Téléchargements
Collecteur coplanaire bilatéral avec vanne de zone 4 voies intégrée
| Code | Mesure | Des rues | Cond. | Emballage | Cat. | € |
| 04330500 | G 3/4” | 4+4 | 1 | 6 | 04.01 | ||04330500_LastPrice|| |
| 04340500 | G 3/4” | 6+6 | 1 | 6 | 04.01 | ||04340500_LastPrice|| |
| 04350500 | G 3/4” | 8+8 | 1 | 6 | 04.01 | ||04350500_LastPrice|| |
| 04330600 | G1" | 4+4 | 1 | 6 | 04.01 | ||04330600_LastPrice|| |
| 04340600 | G1" | 6+6 | 1 | 6 | 04.01 | ||04340600_LastPrice|| |
| 04350600 | G1" | 8+8 | 1 | 6 | 04.01 | ||04350600_LastPrice|| |
Filetage RBM standard W24,5x19F côté branchement
Ensemble de vis remplaçable
Code 2440.013 Voir liste des pièces détachées.
Utilisez des raccords filetés RBM Standard pour le raccordement des tuyaux.
Utiliser le code entre parenthèses 128.0X.00 pour fixation dans boîte plastique.
