Lignes sanitaires eau chaude/eau froide
Série 2403

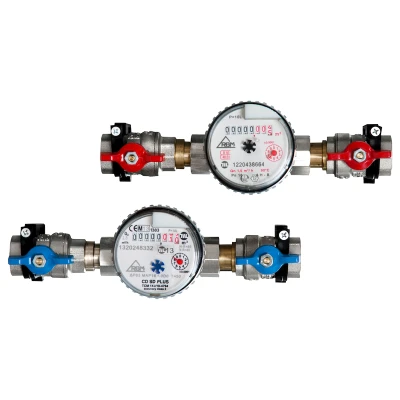

Conduites sanitaires eau chaude (RBM ACS) / eau froide (RBM AFS).
| Ligne de comptabilisation des consommations d'eau sanitaire (chaude et froide) comprenant : |
| paire de vannes à bille, dont celle d'entrée est équipée d'un clapet anti-retour intégré ; |
| compteur volumétrique à turbine monojet équipé d'un dispositif lanceur d'impulsions ou gabarit pour l'installation ultérieure du compteur (équipé ou sans lanceur d'impulsions) ; |
| paire de supports en plastique pour une installation pratique dans les cassettes RBM Metis. |
| Débit nominal du compteur d'eau domestique 1.500 l/h (3/4”) / 2.500 l/h (1”) |
| Température de fonctionnement maximale 50 °C (AFS) / 90 °C (ECS) |
| Pression de fonctionnement maximale 16 Bar |
| Facteur d'impulsion 10 litres/impulsion |
Téléchargements
Conduite d'eau chaude sanitaire ECS
| Code | Mesure | Version | Cond. | Emballage | Cat. | € |
| 24030500 | 3/4" | ECS sans compteur | 1 | 1 | 03.01 | ||24030500_LastPrice|| |
| 24030510 | 3/4" | ECS avec compteur déporté | 1 | 1 | 03.01 | ||24030510_LastPrice|| |
| 24030600 | 1” | ECS sans compteur | 1 | 1 | 03.01 | ||24030600_LastPrice|| |
| 24030610 | 1” | ECS avec compteur déporté | 1 | 1 | 03.01 | ||24030610_LastPrice|| |
Conduite d'eau froide domestique AFS
| Code | Mesure | Version | Cond. | Emballage | Cat. | € |
| 24040500 | 3/4" | AFS sans compteur | 1 | 1 | 03.01 | ||24040500_LastPrice|| |
| 24040510 | 3/4" | AFS avec compteur déporté | 1 | 1 | 03.01 | ||24040510_LastPrice|| |
| 24040600 | 1” | AFS sans compteur | 1 | 1 | 03.01 | ||24040600_LastPrice|| |
| 24040610 | 1” | AFS avec compteur déporté | 1 | 1 | 03.01 | ||24040610_LastPrice|| |
Pour contrôler à distance les relevés, il est nécessaire de connecter le dispositif de lancement d'impulsions du compteur sanitaire à un instrument qui convertit les impulsions en langage m-bus (par exemple calorimètre prédisposé ou module électronique « Twin Pulse » code 1432.00.22).
