Module de zone MZ4 Modular B.T. Vertical
Série 2457

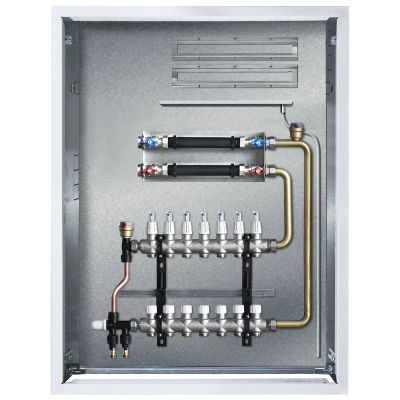

Module de zone verticale BT modulaire MZ4.
| Le module se compose des composants pré-assemblés suivants : |
| 4 vannes à bille d'arrêt ; |
| Paire de tuyaux en plastique servant de gabarit d'installation et à utiliser pour le rinçage/remplissage de l'installation avant l'installation du doseur Modulaire ; |
| Collecteur d'alimentation utilisateur BT 1" (composition avec indicateur de débitmètre sur chaque voie de refoulement et vannes thermostatiques avec volant manuel sur le retour) ; |
| Préparation des connexions pour les lignes de santé RBM ACS et AFS ; |
| Boîte d'intérieur à encastrer en tôle galvanisée, complète de couvercle peint en blanc, avec serrure. |
| Température maximale de fonctionnement du fluide primaire 80 °C |
| Pression de fonctionnement maximale 6 Bar |
Téléchargements
MZ4 Modular B.T. Vertical - 1”
| Code | Mesure | Des rues | Longueur(mm) | Cond. | Emballage | Cat. | € |
| 24570600 | 1" | 2 | 650 | 1 | 1 | 03.01 | ||24570600_LastPrice|| |
| 24580600 | 1" | 3 | 650 | 1 | 1 | 03.01 | ||24580600_LastPrice|| |
| 24590600 | 1" | 4 | 650 | 1 | 1 | 03.01 | ||24590600_LastPrice|| |
| 24600600 | 1" | 5 | 650 | 1 | 1 | 03.01 | ||24600600_LastPrice|| |
| 24610600 | 1" | 6 | 650 | 1 | 1 | 03.01 | ||24610600_LastPrice|| |
| 24620600 | 1" | 7 | 750 | 1 | 1 | 03.01 | ||24620600_LastPrice|| |
| 24630600 | 1" | 8 | 750 | 1 | 1 | 03.01 | ||24630600_LastPrice|| |
| 24640600 | 1" | 9 | 850 | 1 | 1 | 03.01 | ||24640600_LastPrice|| |
| 24650600 | 1" | 10 | 850 | 1 | 1 | 03.01 | ||24650600_LastPrice|| |
| 24660600 | 1" | 11 | 1000 | 1 | 1 | 03.01 | ||24660600_LastPrice|| |
| 24670600 | 1" | 12 | 1000 | 1 | 1 | 03.01 | ||24670600_LastPrice|| |
| 24680600 | 1" | 13 | 1000 | 1 | 1 | 03.01 | ||24680600_LastPrice|| |
Distance entre les raccords sur la branche du collecteur basse température 50 mm, raccords filetés G 3/4” Euroconus.
