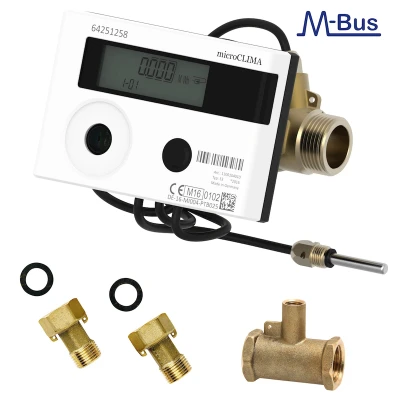

Kit compteur Microclima monobloc HC
Série 2561
Kit de compteur de microclimat HC Monobloc. Convient aux systèmes de chauffage/refroidissement.
| Les compteurs Microclima Monobloc se caractérisent par le fait qu'ils disposent du module de calcul électronique combiné directement avec le compteur volumétrique à turbine. La compacité du compteur permet de l'installer partout où il y a des problèmes d'espace ; l'électronique peut tourner sur son axe pour faciliter la lecture et peut également être détachée de la partie volumétrique en laiton, pour permettre sa fixation au fond du caisson (installation recommandée pour les systèmes de refroidissement). |
| Le compteur volumétrique est du type turbine à jet unique avec maille filtrante grossière placée dans le raccord d'entrée du fluide, les ferrures de montage permettent un entretien facile. Ils sont conçus pour comptabiliser l'énergie thermique dans le chauffage et la climatisation, en conservant les valeurs dans des registres de mémoire séparés. |
| 2 versions distinctes de compteurs sont disponibles : avec ou sans interface M-Bus. |
| Plage de température de fonctionnement du compteur +15 ÷ +90 °C |
| Pression nominale (PN) 16 Bar |
| Peut être installé au retour et à la livraison, sur des gaines HORIZONTALES et VERTICALES |
| Plage de température de fonctionnement électronique +0 ÷ +150 °C |
| Alimentation : Lithium 3V |
| Autonomie de la batterie : 10 ans (batterie remplaçable). Alimentation externe disponible sur demande cod. 3585.00.X0 |
| Classe de protection IP 65 |
| Sondes PT500 ø 5mm - longueur câble 1,5m |
| Porte-sonde raccord 3/4" pour la livraison |
Téléchargements
Caractéristiques :
#s# #s#
Kit compteur Microclima monobloc sans entrées impulsions et sortie M-BUS
| Code | Modèle | Mesure | QN (m³/h) | M-bus | Cond. | Emballage | Cat. | € |
| 25610400 | HC6 | 1/2” | 0,6 | NON | 1 | 1 | 03.03 | ||25610400_LastPrice|| |
| 25610410 | HC15 | 1/2” | 1,5 | NON | 1 | 1 | 03.03 | ||25610410_LastPrice|| |
| 25610500 | HC25 | 3/4" | 2,5 | NON | 1 | 1 | 03.03 | ||25610500_LastPrice|| |
Kit compteur Microclimat monobloc équipé de 3 entrées impulsionnelles et sortie M-Bus chauffage/refroidissement « HC »
| Code | Modèle | Mesure | QN (m³/h) | M-bus | Cond. | Emballage | Cat. | € |
| 25620400 | HC6 3PO M-BUS | 1/2” | 0,6 | OUI | 1 | 1 | 03.03 | ||25620400_LastPrice|| |
| 25620410 | HC15 3PO M-BUS | 1/2” | 1,5 | OUI | 1 | 1 | 03.03 | ||25620410_LastPrice|| |
| 25620500 | HC25 3PO M-BUS | 3/4" | 2,5 | OUI | 1 | 1 | 03.03 | ||25620500_LastPrice|| |
Pièces détachées - Composants du kit
| Code | Modèle | Entrées impulsives | Cond. | Emballage | Cat. | € |
| 35790522 | Contatore HC6 - 1/2” -- 3/4” | - | 1 | 1 | 03.03 | ||35790522_LastPrice|| |
| 35790532 | Contatore HC15 - 1/2” -- 3/4” | - | 1 | 1 | 03.03 | ||35790532_LastPrice|| |
| 35790622 | Contatore HC25 - 3/4” -- 1” | - | 1 | 1 | 03.03 | ||35790622_LastPrice|| |
| 35770512 | Contatore HC6 3IN -- 3/4” | 3 | 1 | 1 | 03.03 | ||35770512_LastPrice|| |
| 35770502 | Contatore HC15 3IN -- 3/4” | 3 | 1 | 1 | 03.03 | ||35770502_LastPrice|| |
| 35770602 | Contatore HC25 3IN -- 1” | 3 | 1 | 1 | 03.03 | ||35770602_LastPrice|| |
| 09980400 | Coppia raccordi -- 1/2” | - | 1 | 1 | 03.03 | ||09980400_LastPrice|| |
| 09980500 | Coppia raccordi -- 3/4" | - | 1 | 1 | 03.03 | ||09980500_LastPrice|| |
| 16850502 | Pozzetto portasonda -- 3/4” | - | 1 | 1 | 03.03 | ||16850502_LastPrice|| |
| 25560002 | Bouchon M10x1 | - | 1 | 1 | 03.03 | ||25560002_LastPrice|| |
Peut être installé au retour et à la livraison, sur des gaines HORIZONTALES et VERTICALES.
Dans les installations sur systèmes à eau glacée, nous recommandons de monter l'électronique au mur, pour éviter le phénomène de condensation.
Composants du kit fournis dans des emballages séparés.
