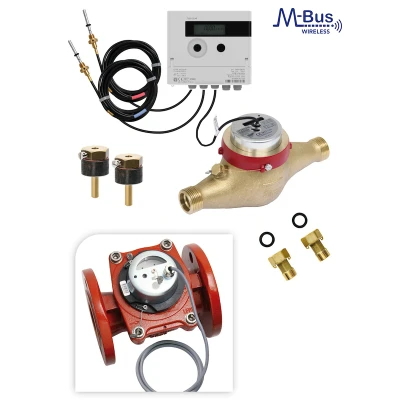

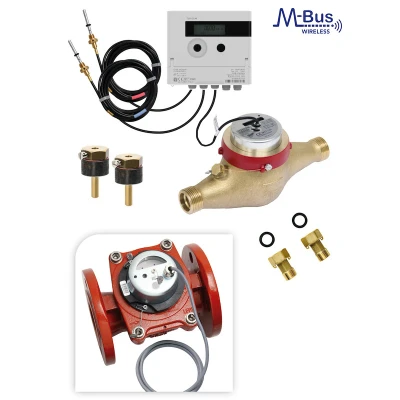

Kit compteur Microclima Split HC sans fil
Série 2573
Kit de compteur sans fil Microclima Split HC, série haut débit / série à brides. Convient aux systèmes de chauffage/refroidissement.
| Les compteurs Microclima Split, destinés aux installations de chauffage et de climatisation, se caractérisent par la configuration séparée entre l'unité de mesure de débit et le module électronique de traitement/stockage des données et de télécommande (option) positionné au mur. |
| De plus, la lecture des instruments peut être effectuée à distance, sans accéder directement aux différents appartements et est facilitée dans le cas d'instruments installés dans des endroits difficilement accessibles. |
| Boîtier en laiton embouti protégé par un traitement peinture époxy |
| Horloge protégée par un capuchon métallique et équipée d'un émetteur Reed-Switch |
| Totalisateur rotatif pour une lecture facile |
| Filtre d'entrée d'une surface adéquate |
| Matériaux résistants à l'usure et à la corrosion |
| Peut être installé au retour sur des gaines HORIZONTALES (HORIZONTAL et VERTICAL pour version Woltmann) |
| Température de fonctionnement maximale 90 °C / 130 °C série Woltmann |
| Pression nominale (PN) 16 Bar |
| Longueur du câble Reed 3m |
| Autonomie de la batterie : 10 ans (batterie remplaçable). Alimentation externe disponible sur demande cod. 3585.00.X0 |
| Dimensions électroniques (lxhxp) : 150x130x35 mm |
| Sondes PT500 ø 6mm - longueur câble 3m - montage à sec |
| Interface radio sans fil M-Bus en mode S1/T1 (unidirectionnel) S2/T2 (bidirectionnel) |
| Interface radiofréquence 868 MHz |
Téléchargements
Caractéristiques :
Kit débitmètre haut débit Microclima Split équipé de 2 entrées impulsions - Interface chauffage/refroidissement sans fil « HC »
| Code | Modèle | Mesure | QN (m³/h) | Pouls/l | Cond. | Emballage | Cat. | € |
| 25730600 | **waiting_for_translation** | 1” | 3,5 | 10 | 1 | 1 | 03.03 | ||25730600_LastPrice|| |
| 25730700 | **waiting_for_translation** | 1”1/4 | 6 | 10 | 1 | 1 | 03.03 | ||25730700_LastPrice|| |
| 25730800 | **waiting_for_translation** | 1”1/2 | 10 | 10 | 1 | 1 | 03.03 | ||25730800_LastPrice|| |
| 25730910 | **waiting_for_translation** | 2” | 15 | 10 | 1 | 1 | 03.03 | ||25730910_LastPrice|| |
Kit compteur Microclima Split série à brides - Woltmann équipé de 2 entrées impulsions - Interface chauffage/refroidissement sans fil « HC »
| Code | Modèle | Mesure | QN (m³/h) | Pouls/l | Cond. | Emballage | Cat. | € |
| 29560900 | HC150 | DN 50FL | 15 | 100 | 1 | 1 | 03.03 | ||29560900_LastPrice|| |
| 29561000 | HC250 | DN 65 FL | 25 | 100 | 1 | 1 | 03.03 | ||29561000_LastPrice|| |
| 29561100 | HC400 | DN 80FL | 40 | 100 | 1 | 1 | 03.03 | ||29561100_LastPrice|| |
| 29561300 | HC600 | DN 100 FL | 60 | 100 | 1 | 1 | 03.03 | ||29561300_LastPrice|| |
| 29561400 | HC1000 | DN 125 FL | 100 | 100 | 1 | 1 | 03.03 | ||29561400_LastPrice|| |
| 29561500 | HC1500 | DN150 FL | 150 | 1000 | 1 | 1 | 03.03 | ||29561500_LastPrice|| |
| 29561700 | HC2500 | DN 200FL | 250 | 1000 | 1 | 1 | 03.03 | ||29561700_LastPrice|| |
Pièces détachées - Composants du kit série filetée
| Code | Modèle | Cond. | Emballage | Cat. | € |
| 25490702 | Contatore HC35 -- 1” | 1 | 1 | 03.03 | ||25490702_LastPrice|| |
| 25490802 | Contatore HC60 -- 1”1/4 | 1 | 1 | 03.03 | ||25490802_LastPrice|| |
| 25490902 | Contatore HC100 -- 1”1/2 | 1 | 1 | 03.03 | ||25490902_LastPrice|| |
| 25491002 | Contatore HC150 -- 2” | 1 | 1 | 03.03 | ||25491002_LastPrice|| |
| 09980600 | Coppia raccordi -- 1” | 1 | 1 | 03.03 | ||09980600_LastPrice|| |
| 09980700 | Coppia raccordi -- 1”1/4 | 1 | 1 | 03.03 | ||09980700_LastPrice|| |
| 09980800 | Coppia raccordi -- 1”1/2 | 1 | 1 | 03.03 | ||09980800_LastPrice|| |
| 09980910** | Coppia raccordi -- 2” | 1 | 1 | 03.03 | ||09980910_LastPrice|| |
| 15660052 | HC-S Wi-Fi -- - - 1/10 | 1 | 1 | 03.03 | ||15660052_LastPrice|| |
| 15670012 | Paire de sondes de température PT 500 | 1 | 1 | 03.03 | ||15670012_LastPrice|| |
| 16840002 | Coppia pozzetti portasonda -- - DN 32 ÷ DN 65 | 1 | 1 | 03.03 | ||16840002_LastPrice|| |
** Convient au compteur 2566.09.00
Pièces détachées - Composants du kit série à brides
| Code | Modèle | Cond. | Emballage | Cat. | € |
| 29490902 | Contatore HC150 -- - DN 50 | 1 | 1 | 03.03 | ||29490902_LastPrice|| |
| 29491002 | Contatore HC250 -- - DN 65 | 1 | 1 | 03.03 | ||29491002_LastPrice|| |
| 29491102 | Contatore HC400 -- - DN 80 | 1 | 1 | 03.03 | ||29491102_LastPrice|| |
| 29491302 | Contatore HC600 -- - DN 100 | 1 | 1 | 03.03 | ||29491302_LastPrice|| |
| 29491402 | Contatore HC1000 -- - DN 125 | 1 | 1 | 03.03 | ||29491402_LastPrice|| |
| 29491502 | Contatore HC1500 -- - DN 150 | 1 | 1 | 03.03 | ||29491502_LastPrice|| |
| 29491702 | Contatore HC2500 -- - DN 200 | 1 | 1 | 03.03 | ||29491702_LastPrice|| |
| 15660062 | HC-S Wi-Fi -- - - 1/100 | 1 | 1 | 03.03 | ||15660062_LastPrice|| |
| 15660072 | HC-S Wi-Fi -- - - 1/1000 | 1 | 1 | 03.03 | ||15660072_LastPrice|| |
| 15670012 | Paire de sondes de température PT 500 | 1 | 1 | 03.03 | ||15670012_LastPrice|| |
| 16840002 | Coppia pozzetti portasonda -- - DN 32 ÷ DN 65 | 1 | 1 | 03.03 | ||16840002_LastPrice|| |
| 16840012 | Coppia pozzetti portasonda -- - DN 80 ÷ DN 125 | 1 | 1 | 03.03 | ||16840012_LastPrice|| |
| 16840022 | Coppia pozzetti portasonda -- - DN 150 ÷ DN 200 | 1 | 1 | 03.03 | ||16840022_LastPrice|| |
Peut être installé au retour sur des gaines HORIZONTALES (HORIZONTAL et VERTICAL pour version Woltmann)
Activation radio à effectuer sur place (se référer à la notice).
