Embout à sertir pour tube multicouche
série 3902

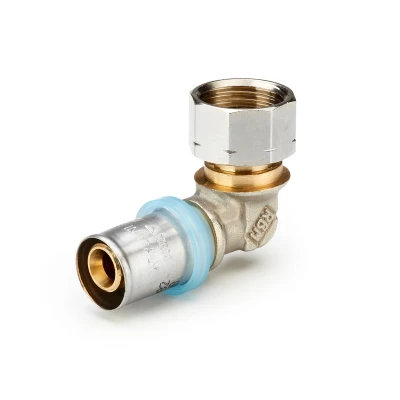

Raccord à sertir pour tube multicouche - courbé 90° - siège plat pivotant
Raccord multi-pinces. Compatible avec les étriers de série : TH, H, U, B, F pour Ø 16x2 et 20x2 ; TH, H, B pour Ø 26x3 ;
| Corps en laiton nickelé à l'extérieur |
| Joints en élastomère |
| Collier de serrage en acier inoxydable |
| Bouchon de tuyau diélectrique PE |
| Raccord fileté d'angle UNI-EN-ISO 228 F |
| Température de fonctionnement max. 95 °C |
| Pression de fonctionnement maximale 10 Bar |
Téléchargements
Certifications
ACS
#s# #s#
#s# #s#
#s# #s#
#s# #s#
Raccord à sertir pour tube multicouche - courbé 90° - siège plat pivotant
| Code | Mesure A | Mesure B | Cond. | Emballage | Cat. | € |
| 39021620 | 16x2 | 1/2”M | 1 | 200 | 10.02 | ||39021620_LastPrice|| |
| 39022020 | 20x2 | 1/2”M | 1 | 160 | 10.02 | ||39022020_LastPrice|| |
| 39021630 | 16x2 | 3/4”M | 1 | 160 | 10.02 | ||39021630_LastPrice|| |
| 39022030 | 20x2 | 3/4”M | 1 | 160 | 10.02 | ||39022030_LastPrice|| |
| 39022630 | 26x3 | 3/4”M | 1 | 80 | 10.02 | ||39022630_LastPrice|| |
| 39022640 | 26x3 | 1" M | - | - | 10.02 | ||39022640_LastPrice|| |
Mesure A : Ø extérieur x épaisseur du tube
Mesure B : filetage UNI-EN-ISO 228
