Monoblock®
Collettore semplice modulare
Serie 34

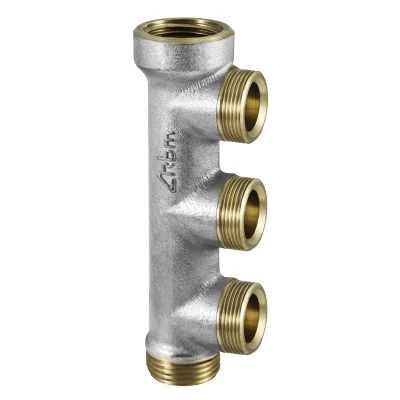

Collettore semplice modulare, con attacchi in linea e derivazioni unilaterali.
| Corpo in ottone nichelato. |
| Attacchi in derivazione, interasse 37 mm filettati M standard RBM, per raccordi per tubo di rame, polietilene, multistrato. |
| Attacchi in linea filettati MF UNI-EN-ISO 228. |
| Temperatura di esercizio max 110 °C |
| Pressione di esercizio max 10 Bar |
Download
Modulo per collettore semplice componibile derivazioni maschio standard RBM
| Codice | Misura | Vie | Conf. | Imballo | Cat. | € |
| 00340500 | G 3/4” | 1 | 10 | 40 | 04.01 | ||00340500_LastPrice|| |
| 00350500 | G 3/4” | 2 | 10 | 40 | 04.01 | ||00350500_LastPrice|| |
| 00360500 | G 3/4” | 3 | 10 | 40 | 04.01 | ||00360500_LastPrice|| |
| 00340600 | G 1” | 1 | 10 | 40 | 04.01 | ||00340600_LastPrice|| |
| 00350600 | G 1” | 2 | 10 | 40 | 04.01 | ||00350600_LastPrice|| |
| 00360600 | G 1” | 3 | 10 | 40 | 04.01 | ||00360600_LastPrice|| |
| 00350700 | G 1”1/4 | 2 | 10 | 40 | 04.01 | ||00350700_LastPrice|| |
| 00360700 | G 1”1/4 | 3 | 10 | 40 | 04.01 | ||00360700_LastPrice|| |
Filettatura standard RBM W24,5x19F lato derivazioni
Utilizzare raccordi con filetto Standard RBM per la connessione tubazione.
Utilizzare staffe cod. 129.0X.00 per fissaggio in cassetta in plastica, oppure staffe cod. 899.00.00 per fissaggio in cassetta metallica.
