Monoblock®
Collettore complanare bilaterale, con attacchi in linea e derivazioni bilaterali
Serie 52

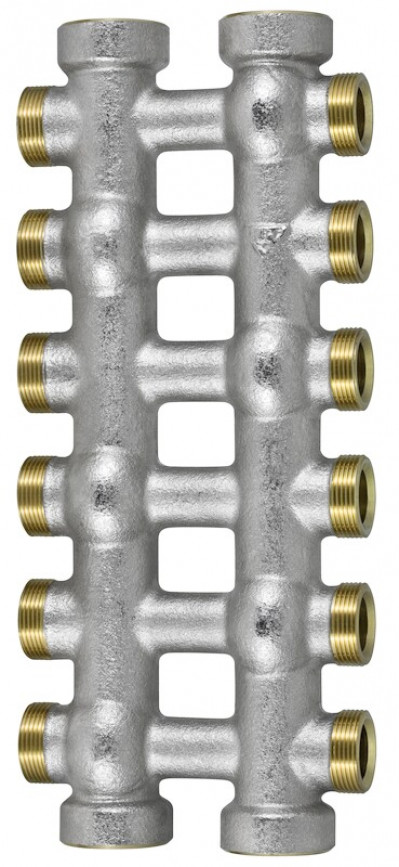

Collettore complanare bilaterale, con attacchi in linea e derivazioni bilaterali.
| Corpo in ottone nichelato. |
| Attacchi in derivazione, interasse 37 mm filettati M standard RBM per raccordi per tubo di rame, polietilene, multistrato. |
| Attacchi in linea,filettati FF UNI-EN-ISO 228. |
| Interasse attacchi 50mm (collettore 3/4”). |
| Interasse attacchi 55mm (collettore 1”). |
| Temperatura di esercizio max 110 °C |
| Pressione di esercizio max 10 Bar |
Download
Collettore complanare bilaterale
| Codice | Misura | Vie | Conf. | Imballo | Cat. | € |
| 00520520 | G 3/4” | 2+2 | 1 | 6 | 04.01 | ||00520520_LastPrice|| |
| 00520500 | G 3/4” | 4+4 | 1 | 6 | 04.01 | ||00520500_LastPrice|| |
| 00530500 | G 3/4” | 6+6 | 1 | 6 | 04.01 | ||00530500_LastPrice|| |
| 00540500 | G 3/4” | 8+8 | 1 | 6 | 04.01 | ||00540500_LastPrice|| |
| 00550500 | G 3/4” | 10+10 | 1 | 6 | 04.01 | ||00550500_LastPrice|| |
| 00520620 | G 1” | 2+2 | 1 | 6 | 04.01 | ||00520620_LastPrice|| |
| 00520600 | G 1” | 4+4 | 1 | 6 | 04.01 | ||00520600_LastPrice|| |
| 00530600 | G 1” | 6+6 | 1 | 6 | 04.01 | ||00530600_LastPrice|| |
| 00540600 | G 1” | 8+8 | 1 | 6 | 04.01 | ||00540600_LastPrice|| |
| 00550600 | G 1” | 10+10 | 1 | 6 | 04.01 | ||00550600_LastPrice|| |
Filettatura standard RBM W24,5x19F lato derivazioni
Utilizzare raccordi con filetto Standard RBM per la connessione tubazione.
Utilizzare staffe cod. 128.0X.00 per fissaggio in cassetta in plastica.
