Modulo MZ7 Modular Basic
Serie 2469.B

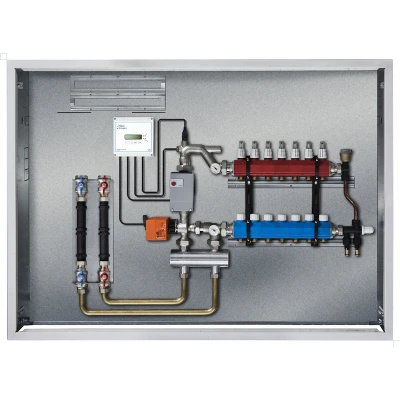

Modulo MZ7 Modular Basic. Riscaldamento/raffrescamento. Collettore di distribuzione solo Bassa Temperatura.
| Il modulo è composto dai seguenti componenti premontati: |
| Valvole a sfera di intercettazione; |
| Coppia di tubazioni in plastica aventi funzione di dima di installazione e da utilizzare per il flussaggio / riempimento dell’impianto prima dell’installazione del gruppo di contabilizzazione Modular; |
| Elettropompa di circolazione a portata variabile; |
| Valvola miscelatrice a tre vie servocomandata con motore 0-10 V; |
| Termostati di sicurezza; |
| Collettori anticondensa di alimentazione terminali di riscaldamento B.T. |
| Predisposizione attacchi linee sanitarie RBM ACS e AFS; |
| Regolatore elettronico digitale; |
| Cassetta da incasso per interni in lamiera zincata, completa di coperchio verniciato bianco, con serratura. |
| Temperatura operativa max fluido primario 90 °C |
| Pressione di esercizio max 6 Bar |
Download
MZ7 Modular Basic
| Codice | Misura | Vie | Larghezza(mm) | Conf. | Imballo | Cat. | € |
| 24690650 | 1” | 2 | 1090 | 1 | 1 | 03.01 | ||24690650_LastPrice|| |
| 24700650 | 1” | 3 | 1090 | 1 | 1 | 03.01 | ||24700650_LastPrice|| |
| 24710650 | 1” | 4 | 1190 | 1 | 1 | 03.01 | ||24710650_LastPrice|| |
| 24720650 | 1” | 5 | 1190 | 1 | 1 | 03.01 | ||24720650_LastPrice|| |
| 24730650 | 1” | 6 | 1290 | 1 | 1 | 03.01 | ||24730650_LastPrice|| |
| 24740650 | 1” | 7 | 1290 | 1 | 1 | 03.01 | ||24740650_LastPrice|| |
| 24750650 | 1” | 8 | 1390 | 1 | 1 | 03.01 | ||24750650_LastPrice|| |
| 24760650 | 1” | 9 | 1390 | 1 | 1 | 03.01 | ||24760650_LastPrice|| |
| 24770650 | 1” | 10 | 1490 | 1 | 1 | 03.01 | ||24770650_LastPrice|| |
| 24780650 | 1” | 11 | 1490 | 1 | 1 | 03.01 | ||24780650_LastPrice|| |
| 24790650 | 1” | 12 | 1590 | 1 | 1 | 03.01 | ||24790650_LastPrice|| |
| 24800650 | 1” | 13 | 1590 | 1 | 1 | 03.01 | ||24800650_LastPrice|| |
circolatore a portata variabile alta efficienza EEI<0,23 - ERP 622/2012
Interasse attacchi in derivazione collettore bassa temperatura 50 mm, attacchi filettati G3/4” Euroconus.
Disponibile sonda esterna di temperatura accessoria cod. 3502.00.12
