Serie 2562

Kit contatore Microclima Split HC serie alte portate

Serie 2562
Kit contatore Microclima Split HC serie alte portate / serie flangiata. Idoneo per impianti di riscaldamento/raffrescamento.
I contatori Microclima Split, per impianti di riscaldamento e condizionamento, si caratterizzano per l’allestimento separato tra l’unità di rilievo della portata e il modulo elettronico di elaborazione/archiviazione e remotizzazione dei dati (opzionale) il quale viene posizionato a parete.
Cassa in ottone stampata e protetta con trattamento di verniciatura epossidica
Orologeria protetta da calotta metallica e provvista di emettitore Reed-Switch
Totalizzatore ruotabile per una facile lettura
Filtro all’ingresso di adeguata superficie
Materiali resistenti all’usura e alla corrosione
Installabile sul ritorno su condotte ORIZZONTALI (ORIZZONTALI e VERTICALI per versione woltmann).
Temperatura operativa max 90 °C / 130 °C serie woltmann
Pressione nominale (PN) 16 Bar
Lunghezza cavo Reed 3m
Durata batteria: 10 anni (batteria sostituibile). Su richiesta fornibile alimentatore esterno cod. 3585.00.X0
Dimensioni elettronica (lxhxp): 150x130x35 mm
Sonde PT500 ø 6mm - lunghezza cavo 3m - montaggio asciutto

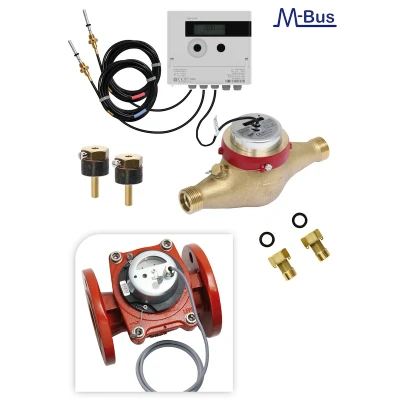

  • Kit contatore composto da:
  • Contatore volumetrico getto multiplo/woltmann (a seconda del modello);
  • Coppia di raccordi (solo versioni filettate);
  • Elettronica HC-S;
  • Coppia di sonde temperatura;
  • Coppia di pozzetti portasonda.
  • Caratteristiche:

    Kit contatore Microclima Split alte portate dotato di 2 ingressi impulsivi e uscita M-Bus riscaldamento/raffrescamento “HC”

    Codice Modello Misura QN (m³/h) Impulso/l Conf. Imballo Cat.
    2562.06.00 HC35 1” 3,5 10 1 1 03.03 ||25620600_LastPrice||
    2562.07.00 HC60 1”1/4 6 10 1 1 03.03 ||25620700_LastPrice||
    2562.08.00 HC100 1”1/2 10 10 1 1 03.03 ||25620800_LastPrice||
    2562.09.10 HC150 2” 15 10 1 1 03.03 ||25620910_LastPrice||

    Kit contatore Microclima Split serie flangiata - woltmann dotato di 2 ingressi impulsivi e uscita M-Bus riscaldamento/raffrescamento “HC”

    Codice Modello Misura QN (m³/h) Impulso/l Conf. Imballo Cat.
    2952.09.00 HC150 DN 50 FL 15 100 1 1 03.03 ||29520900_LastPrice||
    2952.10.00 HC250 DN 65 FL 25 100 1 1 03.03 ||29521000_LastPrice||
    2952.11.00 HC400 DN 80 FL 40 100 1 1 03.03 ||29521100_LastPrice||
    2952.13.00 HC600 DN 100 FL 60 100 1 1 03.03 ||29521300_LastPrice||
    2952.14.00 HC1000 DN 125 FL 100 100 1 1 03.03 ||29521400_LastPrice||
    2952.15.00 HC1500 DN 150 FL 150 1000 1 1 03.03 ||29521500_LastPrice||
    2952.17.00 HC2500 DN 200 FL 250 1000 1 1 03.03 ||29521700_LastPrice||

    Ricambi - Componenti del kit serie filettata

    Codice Modello Conf. Imballo Cat.
    2549.07.02 Contatore HC35 1” 1 1 03.03 ||25490702_LastPrice||
    2549.08.02 Contatore HC60 1”1/4 1 1 03.03 ||25490802_LastPrice||
    2549.09.02 Contatore HC100 1”1/2 1 1 03.03 ||25490902_LastPrice||
    2549.10.02 Contatore HC150 2” 1 1 03.03 ||25491002_LastPrice||
    998.06.00 Coppia raccordi 1” 1 1 03.03 ||09980600_LastPrice||
    998.07.00 Coppia raccordi 1”1/4 1 1 03.03 ||09980700_LastPrice||
    998.08.00 Coppia raccordi 1”1/2 1 1 03.03 ||09980800_LastPrice||
    998.09.10** Coppia raccordi 2” 1 1 03.03 ||09980910_LastPrice||
    1566.00.12 Modulo elettronico HCS 1/10 1 1 03.03 ||15660012_LastPrice||
    1567.00.12 Coppia sonde temperatura PT 500 1 1 03.03 ||15670012_LastPrice||
    1684.00.02 Coppia pozzetti portasonda DN 32 ÷ DN 65 1 1 03.03 ||16840002_LastPrice||

    ** Idoneo per contatore 2566.09.00

    Ricambi - Componenti del kit serie flangiata

    Codice Modello Conf. Imballo Cat.
    2949.09.02 Contatore HC150 DN 50 1 1 03.03 ||29490902_LastPrice||
    2949.10.02 Contatore HC250 DN 65 1 1 03.03 ||29491002_LastPrice||
    2949.11.02 Contatore HC400 DN 80 1 1 03.03 ||29491102_LastPrice||
    2949.13.02 Contatore HC600 DN 100 1 1 03.03 ||29491302_LastPrice||
    2949.14.02 Contatore HC1000 DN 125 1 1 03.03 ||29491402_LastPrice||
    2949.15.02 Contatore HC1500 DN 150 1 1 03.03 ||29491502_LastPrice||
    2949.17.02 Contatore HC2500 DN 200 1 1 03.03 ||29491702_LastPrice||
    1566.00.22 Modulo elettronico HCS 1/100 1 1 03.03 ||15660022_LastPrice||
    1566.00.32 Modulo elettronico HCS 1/1000 1 1 03.03 ||15660032_LastPrice||
    1567.00.12 Coppia sonde temperatura PT 500 1 1 03.03 ||15670012_LastPrice||
    1684.00.02 Coppia pozzetti portasonda DN 32 ÷ DN 65 1 1 03.03 ||16840002_LastPrice||
    1684.00.12 Coppia pozzetti portasonda DN 80 ÷ DN 125 1 1 03.03 ||16840012_LastPrice||
    1684.00.22 Coppia pozzetti portasonda DN 150 ÷ DN 200 1 1 03.03 ||16840022_LastPrice||

    (-) prezzo su listino Ricambi
