Serie 2573

Kit contatore Microclima Split HC wireless

Serie 2573
Kit contatore Microclima Split HC wireless, serie alte portate / serie flangiata. Idoneo per impianti di riscaldamento/raffrescamento.
I contatori Microclima Split, per impianti di riscaldamento e condizionamento, si caratterizzano per l’allestimento separato tra l’unità di rilievo della portata e il modulo elettronico di elaborazione/archiviazione e remotizzazione dei dati (caratteristica opzionale) il quale viene posizionato a parete.
Inoltre la lettura degli strumenti può essere effettuata a distanza, senza accedere direttamente ai singoli appartamenti ed è facilitata nel caso di strumenti installati in luoghi di difficile accesso.
Cassa in ottone stampata e protetta con trattamento di verniciatura epossidica
Orologeria protetta da calotta metallica e provvista di emettitore Reed-Switch
Totalizzatore ruotabile per una facile lettura
Filtro all’ingresso di adeguata superficie
Materiali resistenti all’usura e alla corrosione
Installabile sul ritorno su condotte ORIZZONTALI (ORIZZONTALI e VERTICALI per versione woltmann)
Temperatura operativa max 90 °C / 130 °C serie woltmann
Pressione nominale (PN) 16 Bar
Lunghezza cavo Reed 3m
Durata batteria: 10 anni (batteria sostituibile). Su richiesta fornibile alimentatore esterno cod. 3585.00.X0
Dimensioni elettronica (lxhxp): 150x130x35 mm
Sonde PT500 ø 6mm - lunghezza cavo 3m - montaggio asciutto
Interfaccia radio wireless M-Bus in modalità S1/T1(unidirezionale) S2/T2 (bidirezionale)
Interfaccia radio frequenza 868 MHz

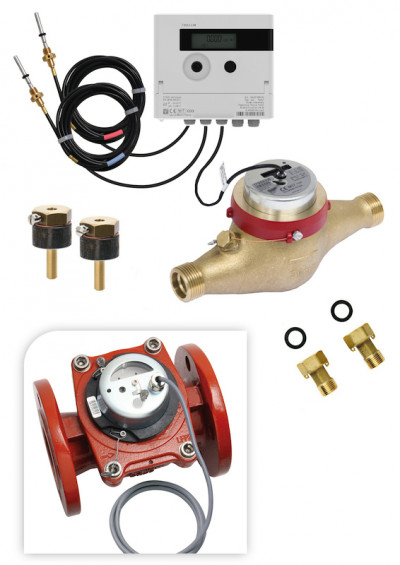

  • Kit contatore composto da:
  • Contatore volumetrico getto multiplo/woltmann (a seconda del modello);
  • Coppia di raccordi (solo versione filettata);
  • Elettronica HC-S wireless;
  • Coppia di sonde temperatura;
  • Coppia di pozzetti portasonda.
  • Caratteristiche:

    Kit contatore Microclima Split alte portate dotato 2 ingressi impulsivi-interfaccia wireless riscaldamento/raffrescamento “HC”

    Codice Modello Misura QN (m³/h) Impulso/l Conf. Imballo Cat.
    25730600 HC35Wi-Fi 1” 3,5 10 1 1 03.03 ||25730600_LastPrice||
    25730700 HC60Wi-Fi 1”1/4 6 10 1 1 03.03 ||25730700_LastPrice||
    25730800 HC100Wi-Fi 1”1/2 10 10 1 1 03.03 ||25730800_LastPrice||
    25730910 HC150Wi-Fi 2” 15 10 1 1 03.03 ||25730910_LastPrice||

    Kit contatore Microclima Split serie flangiata - woltmann dotato 2 ingressi impulsivi-interfaccia wireless riscaldamento/raffrescamento “HC”

    Codice Modello Misura QN (m³/h) Impulso/l Conf. Imballo Cat.
    29560900 HC150 DN 50 FL 15 100 1 1 03.03 ||29560900_LastPrice||
    29561000 HC250 DN 65 FL 25 100 1 1 03.03 ||29561000_LastPrice||
    29561100 HC400 DN 80 FL 40 100 1 1 03.03 ||29561100_LastPrice||
    29561300 HC600 DN 100 FL 60 100 1 1 03.03 ||29561300_LastPrice||
    29561400 HC1000 DN 125 FL 100 100 1 1 03.03 ||29561400_LastPrice||
    29561500 HC1500 DN 150 FL 150 1000 1 1 03.03 ||29561500_LastPrice||
    29561700 HC2500 DN 200 FL 250 1000 1 1 03.03 ||29561700_LastPrice||

    Ricambi - Componenti del kit serie filettata

    Codice Modello Conf. Imballo Cat.
    25490702 Contatore HC35 -- 1” 1 1 03.03 ||25490702_LastPrice||
    25490802 Contatore HC60 -- 1”1/4 1 1 03.03 ||25490802_LastPrice||
    25490902 Contatore HC100 -- 1”1/2 1 1 03.03 ||25490902_LastPrice||
    25491002 Contatore HC150 -- 2” 1 1 03.03 ||25491002_LastPrice||
    09980600 Coppia raccordi -- 1” 1 1 03.03 ||09980600_LastPrice||
    09980700 Coppia raccordi -- 1”1/4 1 1 03.03 ||09980700_LastPrice||
    09980800 Coppia raccordi -- 1”1/2 1 1 03.03 ||09980800_LastPrice||
    09980910** Coppia raccordi -- 2” 1 1 03.03 ||09980910_LastPrice||
    15660052 HC-S Wi-Fi -- - - 1/10 1 1 03.03 ||15660052_LastPrice||
    15670012 Coppia sonde temperatura PT 500 1 1 03.03 ||15670012_LastPrice||
    16840002 Coppia pozzetti portasonda -- - DN 32 ÷ DN 65 1 1 03.03 ||16840002_LastPrice||

    ** Idoneo per contatore 2566.09.00

    Ricambi - Componenti del kit serie flangiata

    Codice Modello Conf. Imballo Cat.
    29490902 Contatore HC150 -- - DN 50 1 1 03.03 ||29490902_LastPrice||
    29491002 Contatore HC250 -- - DN 65 1 1 03.03 ||29491002_LastPrice||
    29491102 Contatore HC400 -- - DN 80 1 1 03.03 ||29491102_LastPrice||
    29491302 Contatore HC600 -- - DN 100 1 1 03.03 ||29491302_LastPrice||
    29491402 Contatore HC1000 -- - DN 125 1 1 03.03 ||29491402_LastPrice||
    29491502 Contatore HC1500 -- - DN 150 1 1 03.03 ||29491502_LastPrice||
    29491702 Contatore HC2500 -- - DN 200 1 1 03.03 ||29491702_LastPrice||
    15660062 HC-S Wi-Fi -- - - 1/100 1 1 03.03 ||15660062_LastPrice||
    15660072 HC-S Wi-Fi -- - - 1/1000 1 1 03.03 ||15660072_LastPrice||
    15670012 Coppia sonde temperatura PT 500 1 1 03.03 ||15670012_LastPrice||
    16840002 Coppia pozzetti portasonda -- - DN 32 ÷ DN 65 1 1 03.03 ||16840002_LastPrice||
    16840012 Coppia pozzetti portasonda -- - DN 80 ÷ DN 125 1 1 03.03 ||16840012_LastPrice||
    16840022 Coppia pozzetti portasonda -- - DN 150 ÷ DN 200 1 1 03.03 ||16840022_LastPrice||

    Installabile sul ritorno su condotte ORIZZONTALI (ORIZZONTALI e VERTICALI per versione woltmann)

    Attivazione radio da effettuare in cantiere (riferirsi alle istruzioni).
