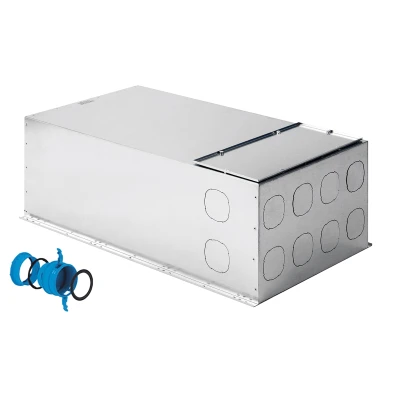

Collettore con silenziatore integrato
Serie 4603
Collettore con silenziatore integrato
| In lamiera zincata con isolamento interno spessore 6mm (λ=0.0344W/mK). |
| Sportello d'ispezione facilmente removibile |
| Uscite sia diritte che laterali pre-tranciati da rimuovere solo in base al numero di tubi che, effettivamente, si andranno a collegare. |
| Asole sui labbri sporgenti a tutta lunghezza per facilitare installazione a soffitto/parete. |
| Setto silenziante a forma esagonale in materiale fono-assorbente in posizione centrale di modo da dividere il flusso in ingresso ed aumentare così l'abbattimento acustico. |
| SIBOX-4 (LxHxP): 450x160x850 mm, peso 10.6kg |
| SIBOX-8 (LxHxP): 450x308x850 mm, peso 13.1kg |
Download
Collettori di distribuzione silenziati
| Codice | Modello | Descrizione | Conf. | Imballo | Cat. | € |
| 46030412 | SIBOX-4 | DN125M, 1+4+1xDN≈80 | 1 | 6 | 30.09 | ||46030412_LastPrice|| |
| 46030816 | SIBOX-8 | DN160M, 2+8+2xDN≈80 | 1 | 4 | 30.09 | ||46030816_LastPrice|| |
Sagome dei pre-tranciati atte ad accogliere le partenze collettore serie 5091 (escluse dalla fornitura del plenum) che consentono il collegamento alla rete di distribuzione realizzata con tubazione DN75 o DN 90 serie 5100
