MA-BOX

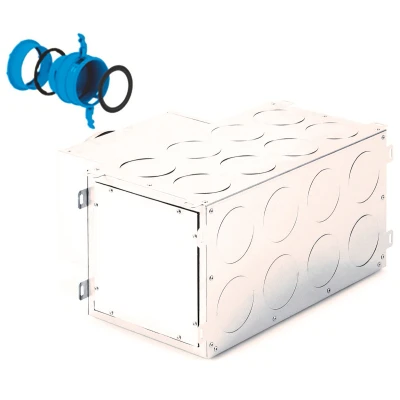

Collettore isolato con ingresso aria e sportello d'ispezione
Serie 5004
Collettore isolato con ingresso aria e sportello d'ispezione intercambiabili (lato lungo/lato corto) tra loro
| In lamiera zincata con isolamento interno spessore 6mm (λ=0.0344W/mK). |
| Collo ingresso aria accoppiabile al corpo principale a mezzo viti su appositi fori presenti ai 4 lati per una perfetta tenuta |
| Collo a profondità pari al DN per una migliore distribuzione dell'aria all'interno del corpo principale |
| Sportello d'ispezione su lato lungo |
| Sportello d'ispezione su lato corto ulteriore, della stessa dimensione e con gli stessi interassi fori del collo che li rende perfettamente intercambiabili tra di loro |
| Uscite sia diritte che perpendicolari a pre-tranciati chiusi da rimuovere solo in basse al num tubi che, effettivamente, si andranno a collegare |
| Sagome dei pre-tranciati atte ad accogliere le partenze collettore serie 5091 (escluse dalla fornitura del plenum) che consentono il collegamento alla rete di distribuzione realizzata con tubazione DN75 o DN90 |
| Asole sui vari lati sporgenti e deformabili per facilitare ed assecondare tutte le possibili installazioni |
| MABOX-4 (LxHxP): 240x240x240+150 mm, peso 5.0 Kg |
| MABOX-6 (LxHxP): 350x240x240+150 mm, peso 6.3 Kg |
| MABOX-8 (LxHxP): 460x240Lx240+150 mm, peso 8.9 Kg |
| MABOX-10 (LxHxP): 570x240x240+150 mm, peso 8.9 Kg |
| MABOX-12(LxHxP): 460x350x350+200 mm, peso 11.9 Kg |
Products.Download
Collettori di distribuzione
| Kod | Model | Opis | Opakowanie | Zewnętrzne | Kat. | € |
| 50040812 | MABOX-4 | 1xDN125, 4x+4x DN≈80 | 1 | 1 | 30.09 | ||50040812_LastPrice|| |
| 50060816 | MABOX-6 | 1xDN160, 6x+6x DN≈80 | 1 | 1 | 30.09 | ||50060816_LastPrice|| |
| 50080816 | MABOX-8 | 1xDN160, 8x+8x DN≈80 | 1 | 1 | 30.09 | ||50080816_LastPrice|| |
| 50100816 | MABOX-10 | 1xDN160 M, 10+10+4x DN≈80C | 1 | 1 | 30.09 | ||50100816_LastPrice|| |
| 50120820 | MABOX-12 | 1xDN200, 12x+12x DN≈80 | 1 | 1 | 30.09 | ||50120820_LastPrice|| |
Kit ingresso lato corto per versioni 6x - 8x
| Kod | Model | Opis | Opakowanie | Zewnętrzne | Kat. | € |
| 50190116 | MABOX-68 | Kit ing lato corto per versioni 6x/8x | 1 | 1 | 30.09 | ||50190116_LastPrice|| |
Sagome dei pre-tranciati atte ad accogliere le partenze collettore serie 5091 (escluse dalla fornitura del plenum) che consentono il collegamento alla rete di distribuzione realizzata con tubazione DN75 o DN90 serie 5100
